Introducción

La máquina adopta un sistema de alimentación de cartón auxiliar de adsorción de vacío (el volumen de aire es ajustable), con la función que puede completar el ranurado, corte en ángulo, corte longitudinal, hendido, etc. de cartón ondulado en una sola vez. La profundidad de ranurado de esta máquina es con ajuste eléctrico, y equipado con la lectura de la escala. Ajuste de la fase de ranurado es a la estructura de engranajes planetarios, la adopción de la computadora eléctrica tipo de ajuste de 360 grados, y la parte superior e inferior de ranurado disco cuchillo y ruedas de hendido puede sincronizar el movimiento hacia la izquierda o hacia la derecha, (nota: alguna herramienta especial para ajustar el movimiento), es fácil de usar y mantenimiento, compacto, que es un profesional en vista de la pequeña caja de cartón ranurado formando equipo.

Parámetros de la máquina

Estructura principal y función

1. El rodillo de alimentación de papel adopta un rodillo estampado, la presión del rodillo de alimentación adopta un ajuste de rueda excéntrica con ruedas excéntricas izquierda y derecha, puede ajustar la presión sincrónicamente.

2.El departamento de alimentación de patada trasera adopta ambos lados y deflectores traseros para sujetar el cartón, para evitar el error de ranurado para hacer que el cartón superior se desplace al empujar el cartón, puede adaptarse a cada tipo de cartón con diferente calidad, y el envío de papel estable y preciso.

3. Los discos de la cuchilla ranuradora adoptan acero procesado, las cuchillas ranuradoras adoptan cuchillas de semicírculo en forma de arco de dientes de sierra para ranurar y eliminar los residuos, el cartón entra en el rodillo de corte después de ranurar, las cuchillas de corte cortan ambos lados del cartón prolijamente (nota: la rueda de presión y las cuchillas de corte están instaladas en el mismo rodillo, conveniente para ajustar).

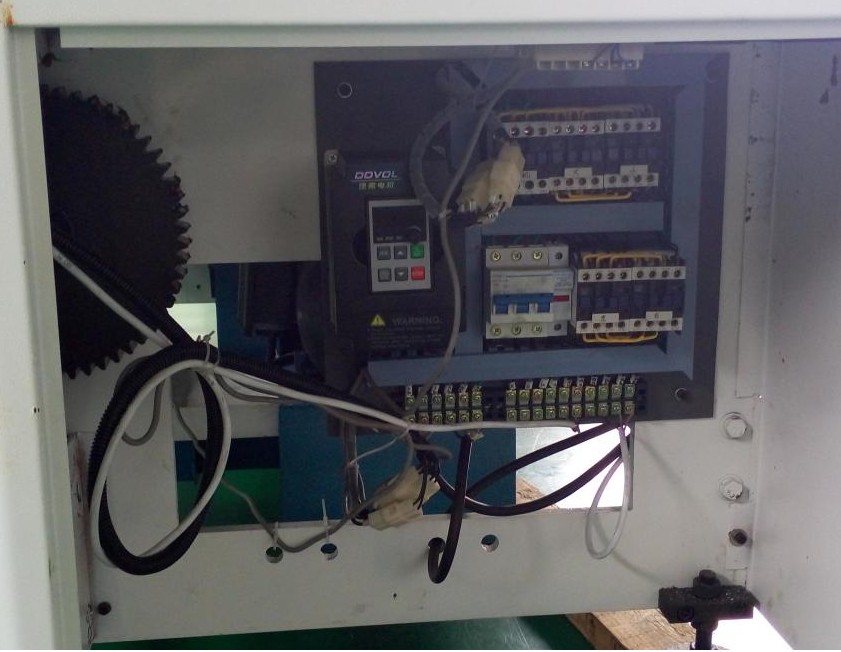

4. El cartón es enviado por seis ejes de transmisión después del ranurado, corte de esquinas, hendido y corte longitudinal. Esta máquina está equipada con un controlador de velocidad de frecuencia (la velocidad es ajustable libremente), adoptando un convertidor de frecuencia JTE.

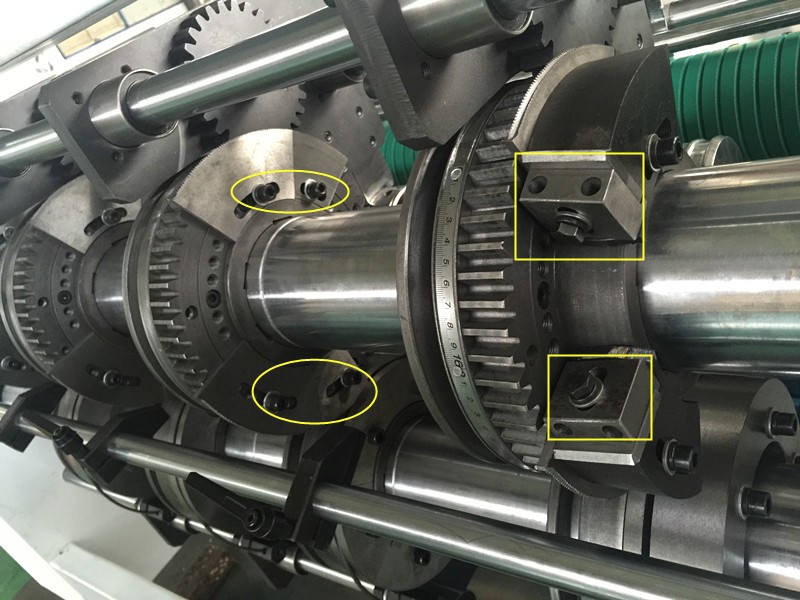

5. Esta máquina adopta el ajuste de fase de engranaje planetario eléctrico para ajustar el tamaño del cartón, se puede ajustar sin parar.

Estructura de la máquina

Funcionamiento de la máquina

La parte de ajuste opcional cuando se alimenta el cartón con gran longitud o gran anchura:

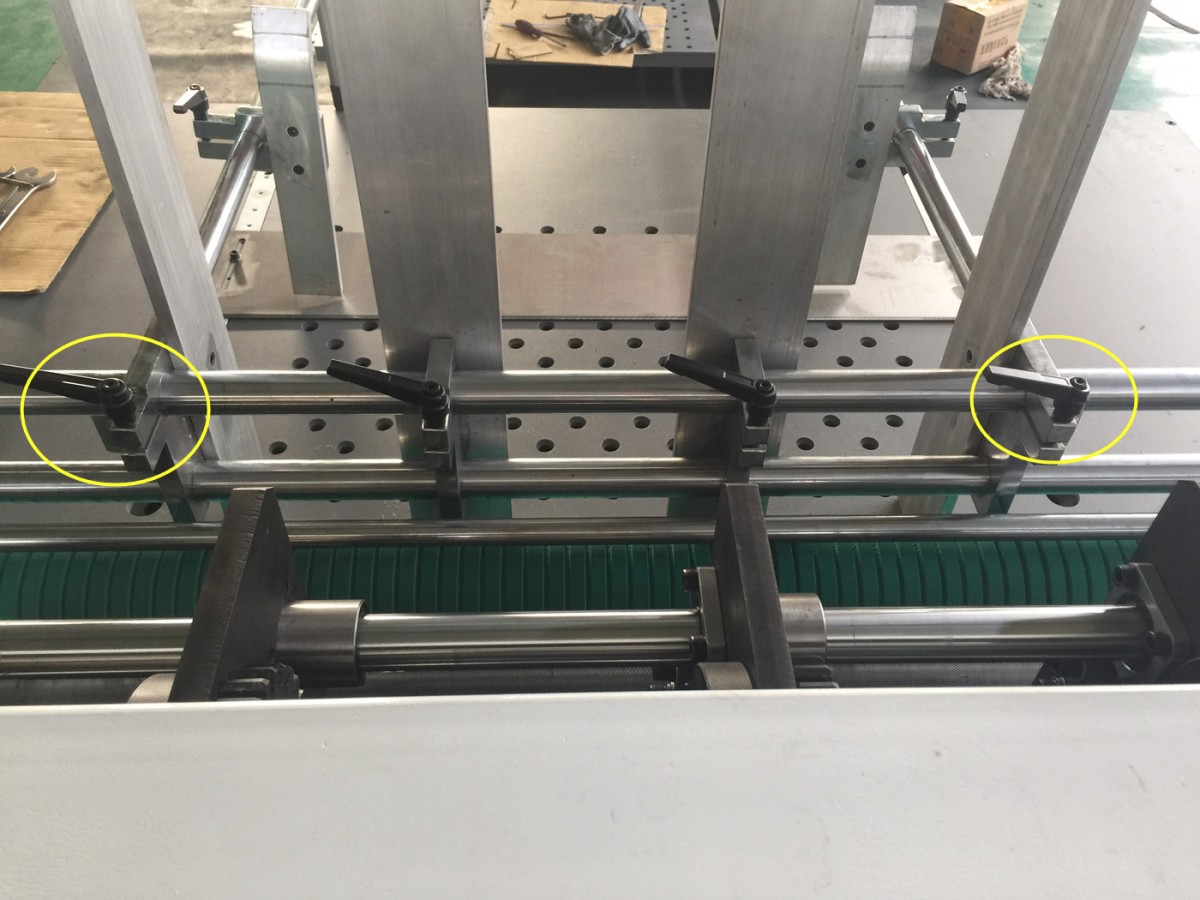

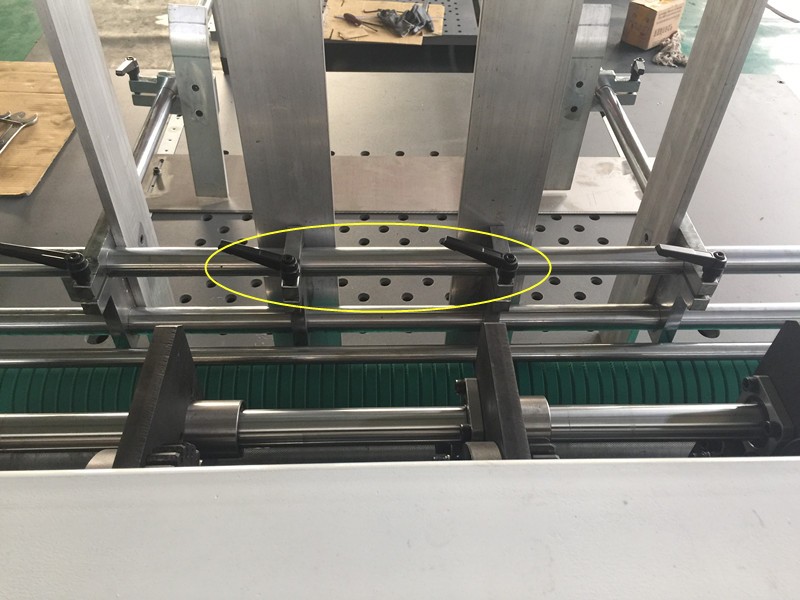

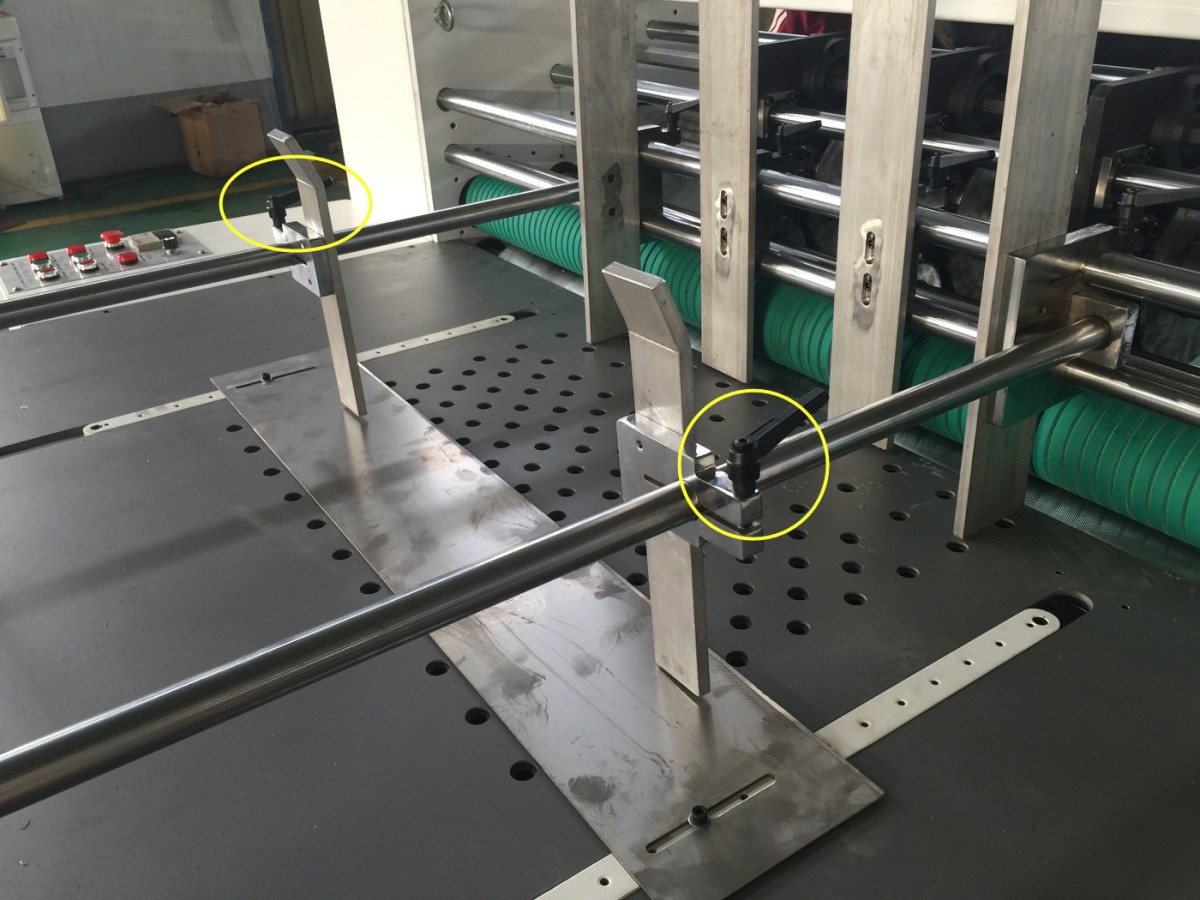

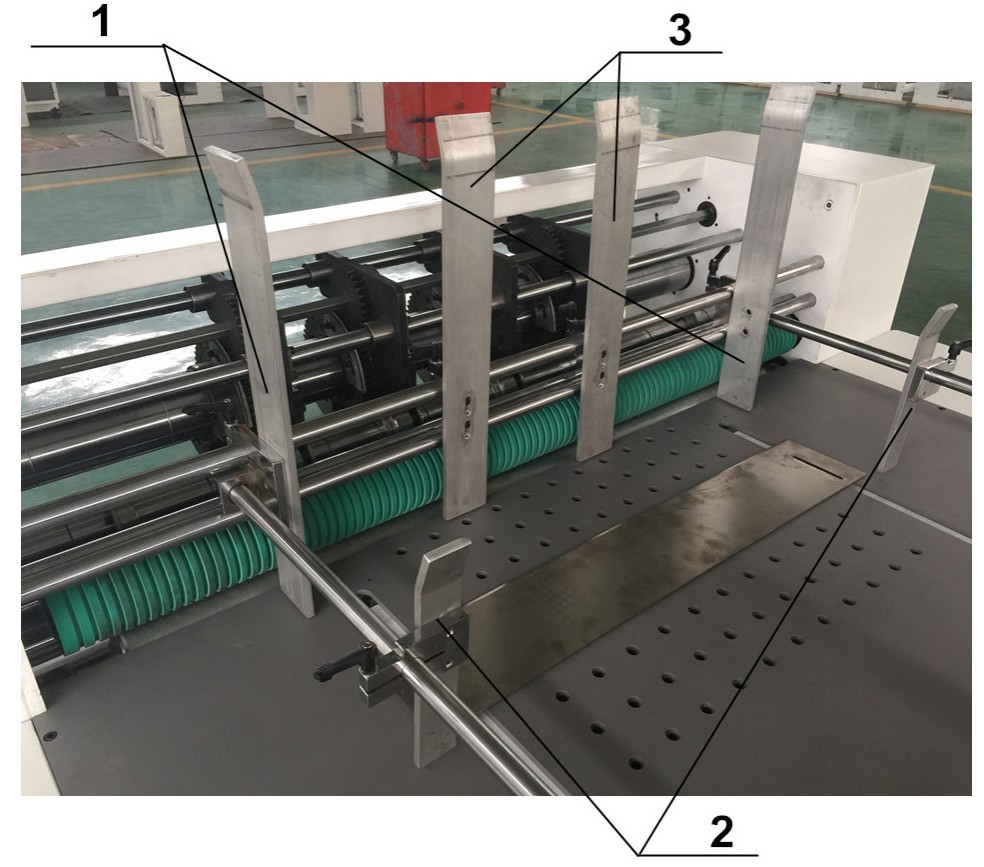

1.Cuando la longitud del cartón es grande, puede mover el deflector de alimentación frontal (3 en la imagen A) a la derecha o a la

 izquierda. Método de ajuste: afloje los tornillos en el círculo de la imagen de abajo, mueva los dos deflectores de alimentación frontal

(3 en la imagen A), ajuste los deflectores de alimentación frontal a las posiciones adecuadas de acuerdo a la longitud del cartón, después

de terminar el ajuste, apriete el tornillo y fije los deflectores.

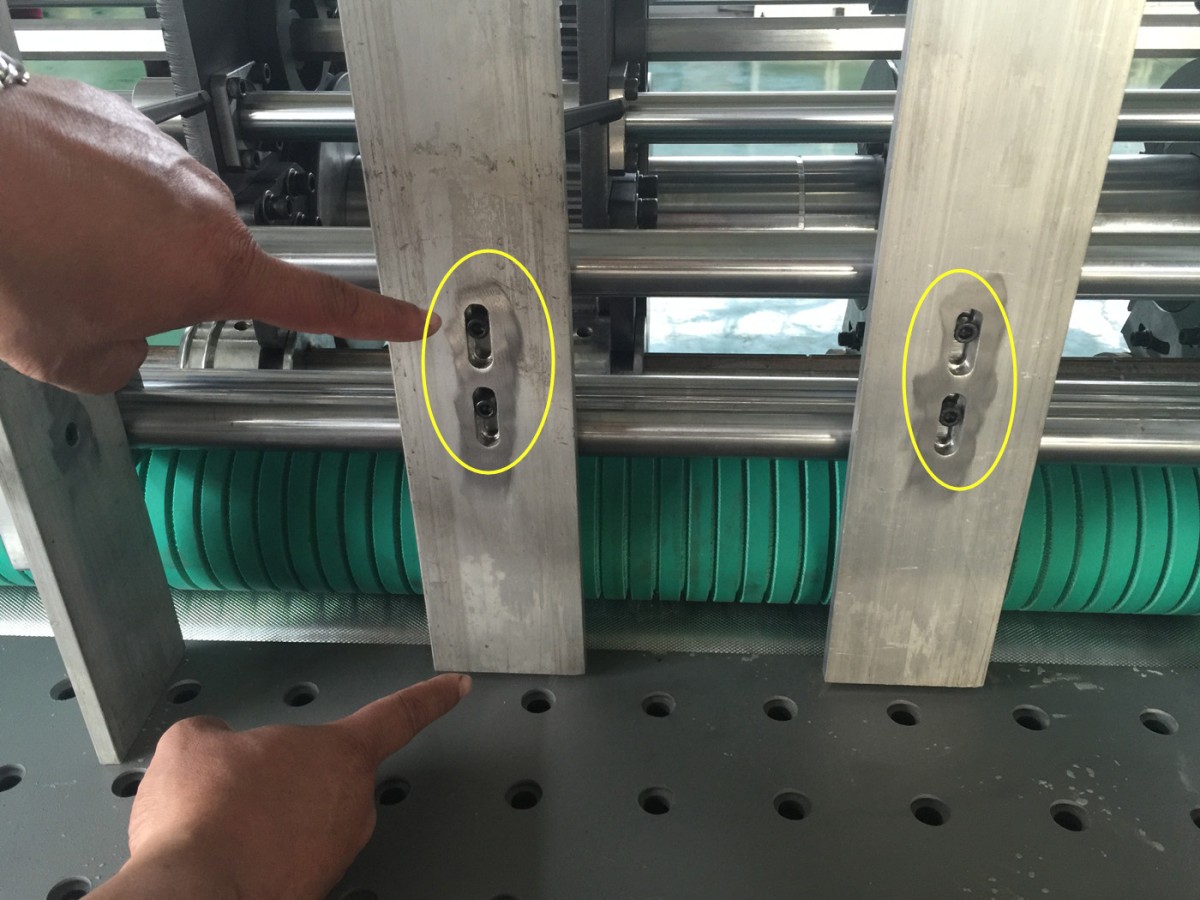

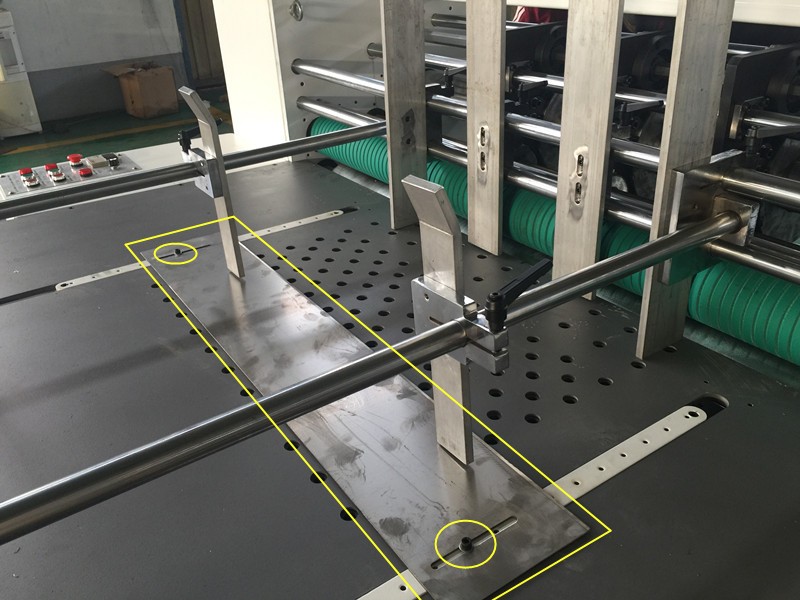

2. Cuando la anchura del cartón es grande, es necesario ajustar el rango de succión de la mesa de alimentación: primero ponga una

 pieza de cartón en la mesa de alimentación, y haga que la máquina funcione a baja velocidad, compruebe el rango de movimiento

de la placa de empuje (la parte rectangular en la imagen de abajo). Asegúrese de que la placa de empuje no toca el cartón cuando la

 placa de empuje se mueve el borde extremo de la máquina, entonces puede empujar el cartón y hacer que se alimente hacia adelante.

Si necesita ajustar la posición de la placa de empuje, afloje los tornillos que están marcados con un círculo en la imagen de abajo,

 encuentre un agujero adecuado para el tornillo en una posición más lateral y fije la placa de empuje.

Piezas fáciles de llevar y método de sustitución

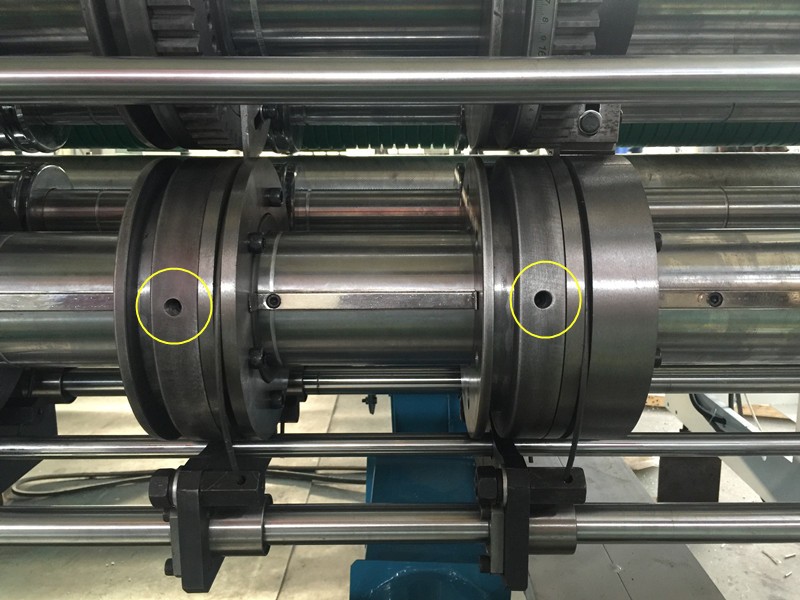

1. Sustitución de la cuchilla ranuradora y la cuchilla de corte de esquinas:

Afloje el tornillo de la pieza que necesita ser reemplazada, entonces puede desmontar la cuchilla, instalar la nueva cuchilla y fijar el

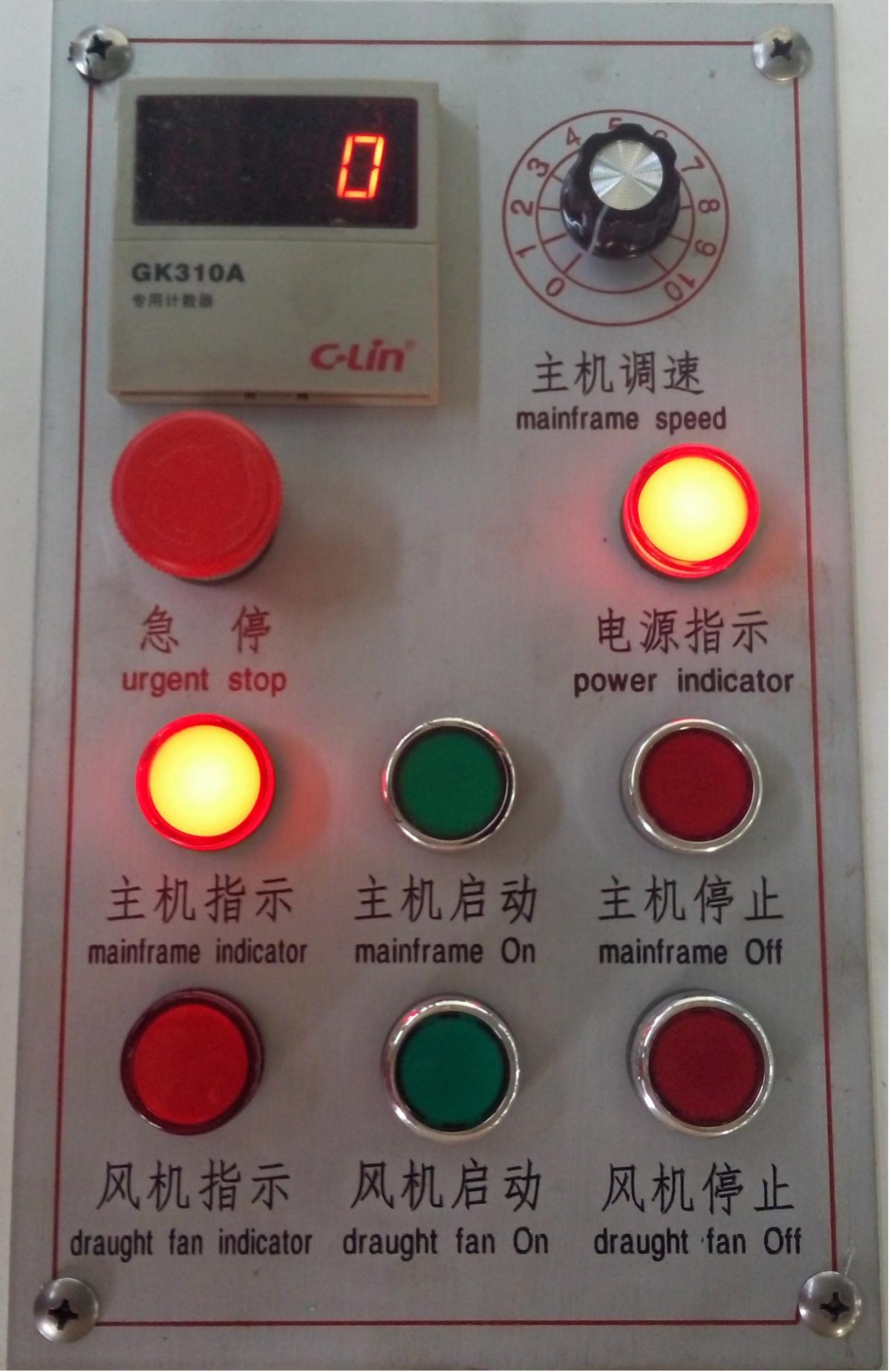

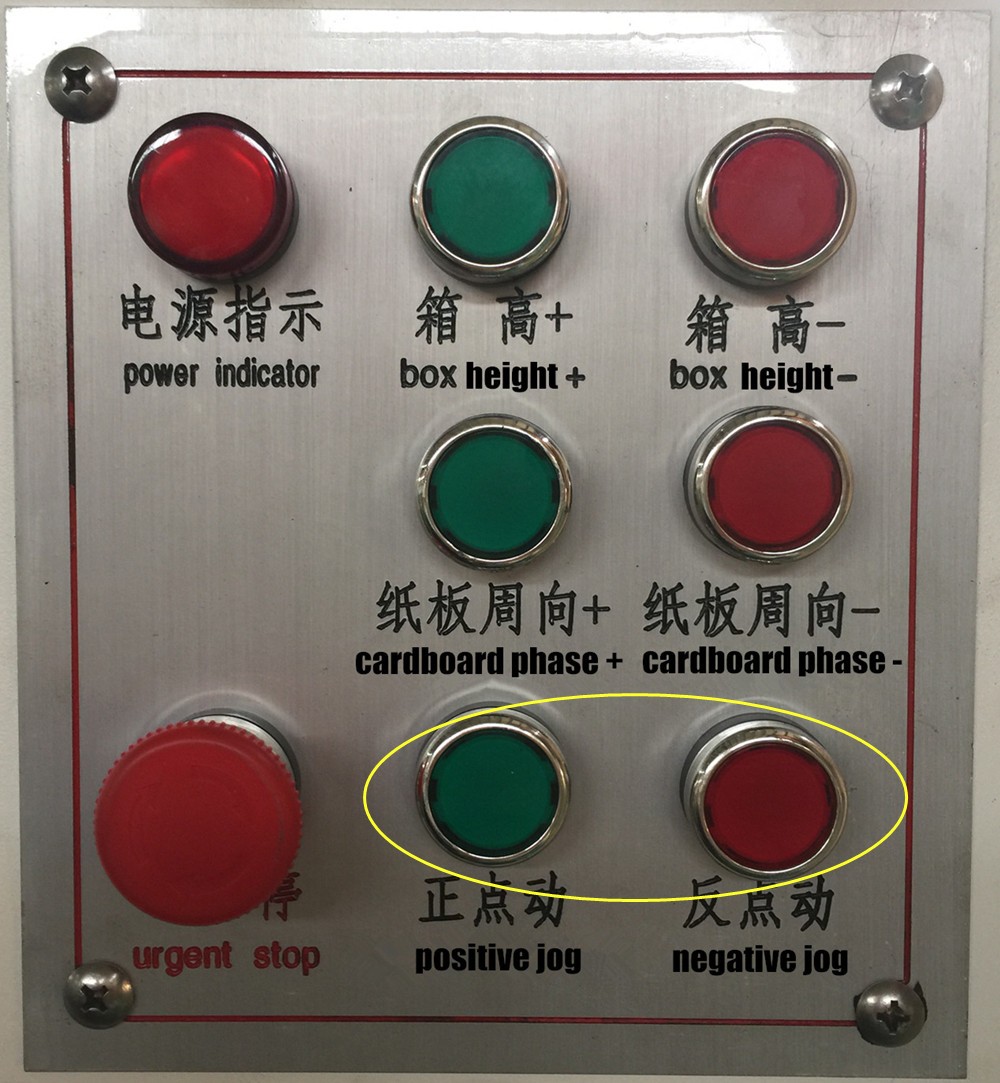

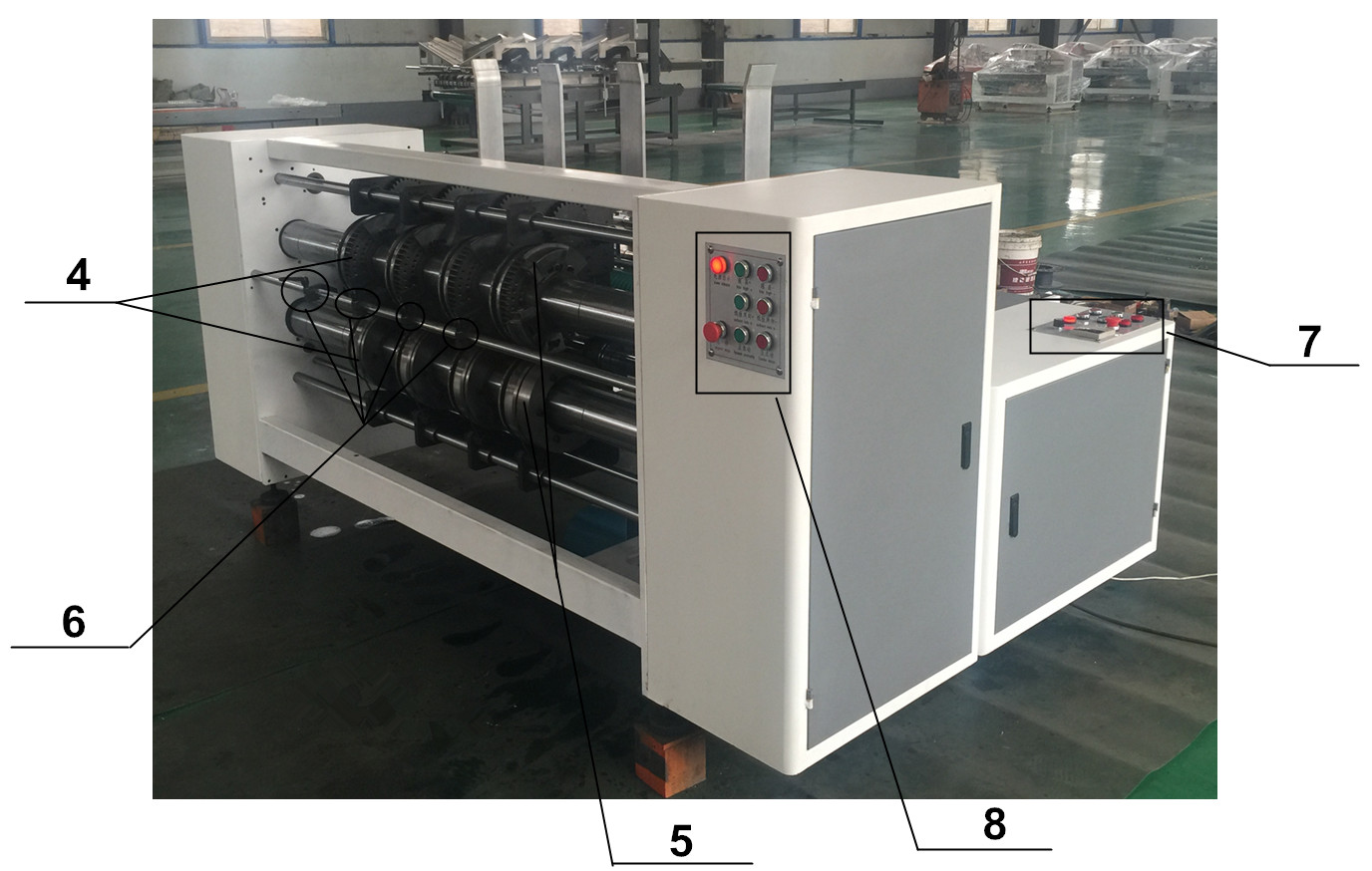

tornillo. Si el tornillo esta dentro, puede mover el "jog positivo" o "jog negativo" en el panel de botones trasero (8 en la imagen B),

gire el tornillo fuera, conveniente para bajar.

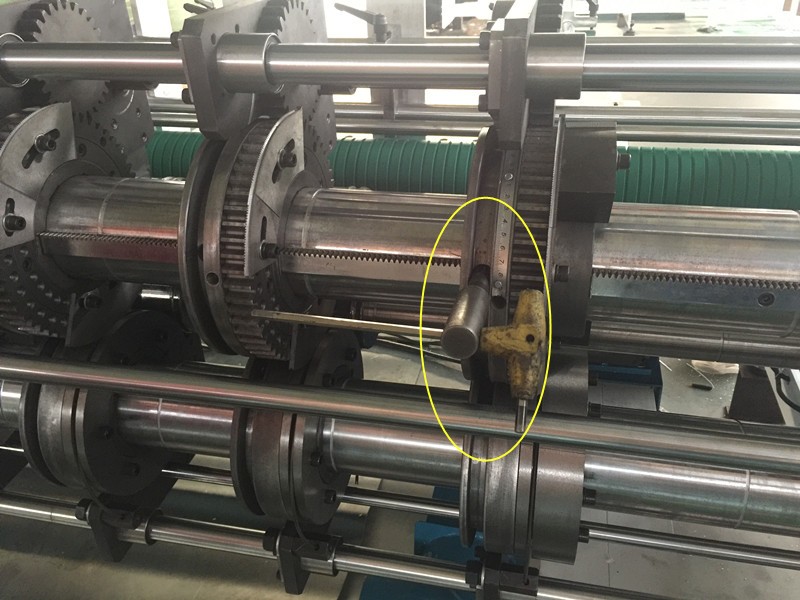

2.Sustituir la tira de recogida de residuos: como se muestra en la imagen de abajo, afloje el tornillo en el agujero con la llave , entonces puede sacar la tira de acero .

Mantenimiento de la máquina

1. Compruebe regularmente los rodamientos de la máquina y límpielos una vez cada medio año o un año. Las otras piezas de conexión , necesitan añadir el aceite del motor cada medio año .

2. Antes de arrancar la máquina, compruebe si hay impurezas en el interior, si hay algunas piezas desgastadas o rotas, después de comprobar que no hay anomalías, arranque la máquina. La máquina debe mantenerse limpia y ordenada durante mucho tiempo.

Garantía de la máquina y servicio postventa

1. Esta máquina tiene un año de garantía para toda la estructura, sin incluir las cuchillas, rodillos de goma, etc piezas de fácil desgaste. En el período de garantía, excepto las piezas de fácil desgaste y el daño que es causado por la operación incorrecta, si hay un problema con los elementos eléctricos, engranajes, rodamientos, etc partes de la estructura, vamos a proporcionar las piezas sustituidas de forma gratuita.

2. Más allá del período de garantía, si hay piezas dañadas o rotas, nos pagarán para proporcionar la pieza reemplazada.

3. Para todos los problemas de operación, mantenimiento, etc. en la producción, nuestra empresa proporcionará la solución técnica y ayuda a nuestros clientes de forma gratuita.
