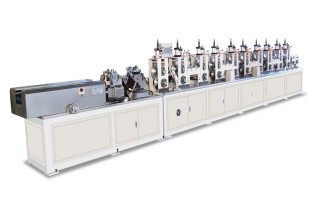

Descripción del equipo

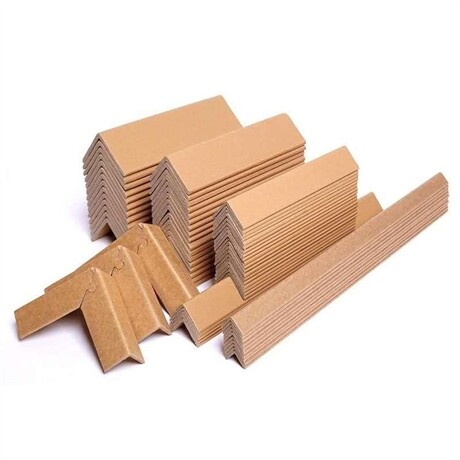

1.Producto final: Protector de bordes de cartón en forma de V;

2.Materia prima: papel bobina, papel kraft, cola blanca (alcohol polivinílico);

3.Función:

(1)La máquina anfitriona de protector de borde de cartón equipa 8/10/12grupos formando ruedas de prensa de accionamiento coaxial, control neumático de la rueda de presión superior.

(2)Adopta inversor de frecuencia, servomotor, pantalla táctil, interfaz hombre-máquina PLC. Fácil de operar, fácil de aprender.

(3)La operación de producción es toda digital, sólo para entrar en la pantalla táctil por lotes, el control de la cantidad, la máquina se detendrá automáticamente después de la terminación.

(4) Alarma automática, advertencia de fallos, fácil mantenimiento.

(5)La línea de producción puede instalar el dispositivo de perforación y hendido, para perforar los protectores de esquinas con ancho lateral de 30~80mm.Opciones de perforación de 90

grados, perforación de 90 grados con bloqueo, perforación envolvente de 5-90 grados.

(6) Podemos combinar el protector de borde de cartón y cartón plano de doble propósito en la misma línea de producción de acuerdo a la petición del cliente.

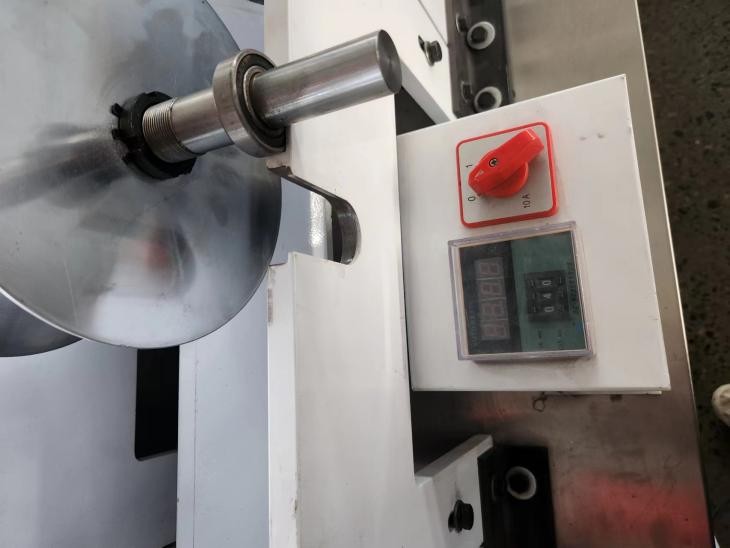

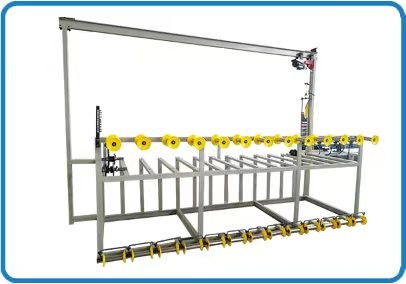

4.Estante superior de papel

Soporte de papel con elevación, fácil de recibir el papel, ahorrando mano de obra y tiempo.

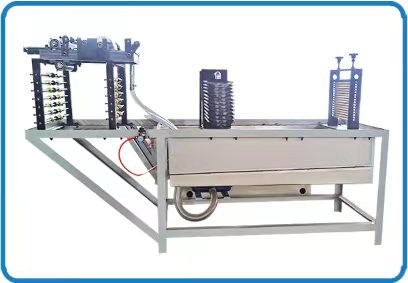

5.Bastidor de encolado

Unidad de encolado consta de varias columnas de eje óptico para separar las capas de papel,

El raspado a través del tubo de látex hace que el pegamento se aplique de manera más uniforme y es ajustable.control de la temperatura del pegamento a cuantitativa y el ciclo de

 encolado de forma automática.

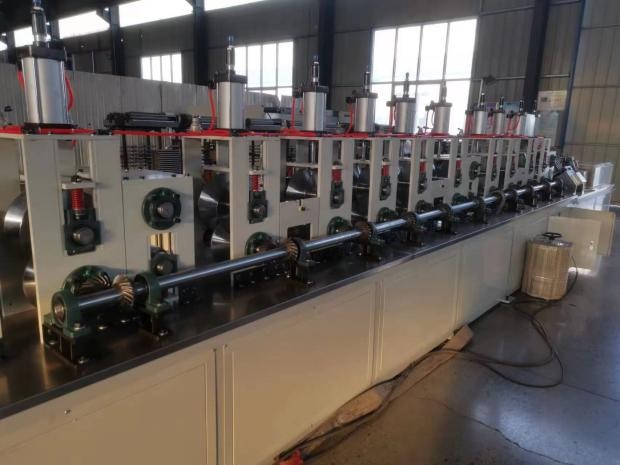

6.Unidad de formación

(1)Transmisión coaxial, las piezas de transmisión son templadas y revenidas más cromadas;

(2)Las paredes de las ruedas formadoras son templadas con chapa de acero de 45# y cromadas.

(3)Cilindro de aire con presión equilibrada, carrera ajustable, fácil de operar.

(4) Adopta motor de frecuencia variable, caja reductora de tornillo sin fin, más tracción, transmisión más suave.

(5)El motor principal adopta el engranaje cónico para la transmisión para obtener más fuerza de mordida y menos ruido, larga vida útil, asegurar la producción eficiente y estable del equipo.

(6)La máquina principal adopta 4 grupos de dispositivos de calefacción;

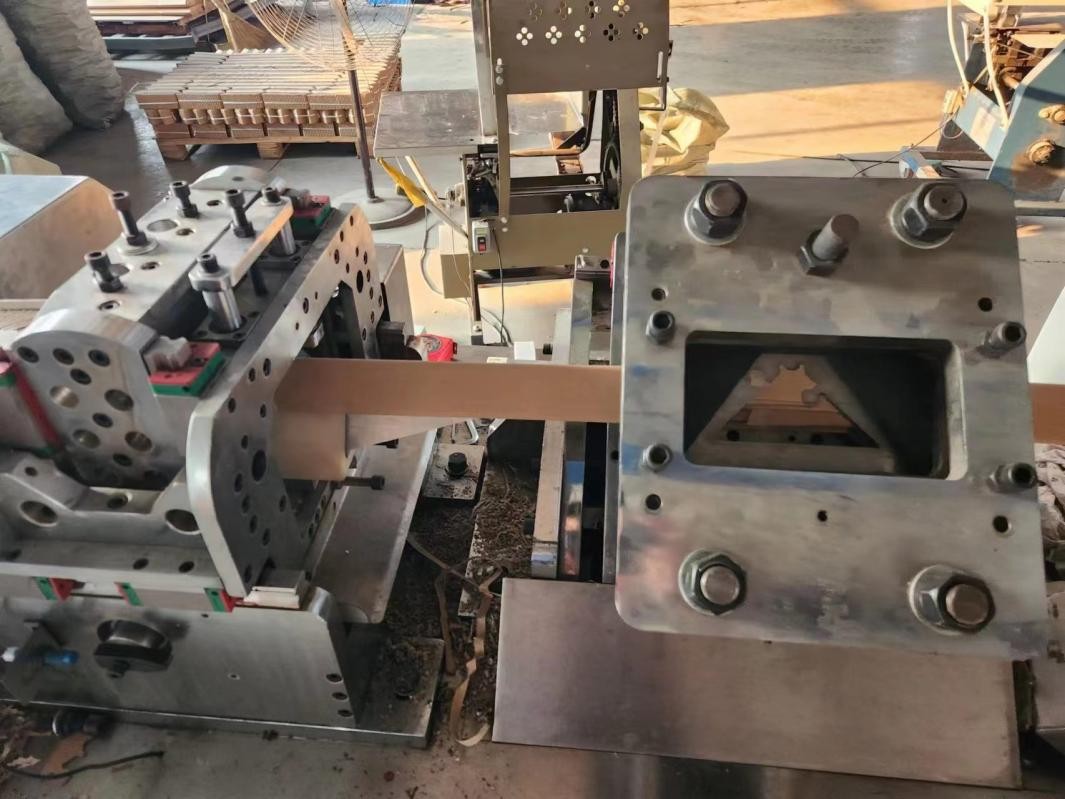

7.Unidad de perforación (opcional)

(1)Puede perforar el protector de borde de cartón de 30-80 mm de ancho lateral;

(2) Opciones de perforación de 90 grados, perforación de 90 grados con bloqueo, perforación envolvente de 5-90 grados;

(3) Pantalla táctil y servo sistema de control de operación;

(4) Adopta el cojinete lineal de Taiwán HIWIN del riel de deslizamiento;

(5) El troquel de punzonado está hecho de Cr12Mov templado al vacío y rectificado, que es duradero;

(6) La máquina está equipada con un troquel de punzonado por defecto.

Nota:

The sección de salida de esquina de papel estándar es la forma; puede perforar 30-80mm protector de esquina, opciones para 90 grados de perforación, 90 grados de perforación con el botón,

5-90 grados de perforación envolvente;

Face papel puede ser totalmente envuelto ≤ tamaño 65x65mm.

Equipped con 10 juegos de cuchillas y troqueladora 1set ;

Principales especificaciones y equipamiento

Tipo	TH-Punzonadora de protección angular de papel de alta velocidad de doble uso
Parámetros técnicos		Sistema de control
Especificación de la protección angular del papel	Ancho20-100mm	Interfaz	Máquina específica
	Largo30-9000mm	PLC
	Espesor2-8mm		Máquina específica
	0-60m/min	Convertidor de frecuencia	Robicon/ENERGY
Velocidad de producción
	control numérico	Principales dispositivos de ejecución (contactores, etc.)	Omron/CHINT
Modo de control	7,5kw+4,3kw*2
		Botón	Siemens
Potencia	La superficie del papel 150g-200g
		Dispositivo de configuración
Tamaño (mm)		Dispositivo octogonal	Diez grupos
Tamaño del anfitrión:L*A*A			Cuatro juegos de calefacción de rueda simple
Cobertura:L*A	Dispositivo calefactor	Cuatro juegos de calefacción de rueda simple	Soporte de papel de elevación fija en ángulo recto
	Tipo de soporte de papel	Soporte de papel de elevación fija en ángulo recto	Calefacción de acero inoxidable de circulación automática de doble cara de encolado
Peso del host	Suministro de cola		Cubeta de papel de cara con transmisión por correa de acero inoxidable
Drive system		Mesa anfitriona	Acero inoxidable
Potencia del host	7.5kw		Cinta transportadora y mesa de recepción
Velocidad del motor principal	1400r/min	Cubeta de papel de cara con transmisión por correa de acero inoxidable	control numérico
Diámetro del cubo	248mm		un
Altura del cubo	150mm	Acero inoxidable	Un juego de llaves hexagonales interiores
Modelo de reductor	WPA120
Rodamiento	Harbin/Wanxiang
Motor de corte	Servomotor 4,3kw *2ITLC
Guía lineal	Cuadrado
Nota: Debido a la continua actualización de la tecnología de los productos, todos los datos se basan en el producto real.
