Máquina de troquelado y estampado en caliente automática

Descripción del producto

La máquina automática de troquelado y estampado en caliente de bancada plana es una nueva generación de máquina automática de troquelado y estampado en caliente de bancada plana desarrollada por nuestra empresa tras años de diseño e innovación. Troquelado, bronceado, hendido y prensado en frío de cajas de papel, cartones y marcas comerciales en la industria, especialmente varias de alto nivel y finas impresiones, como cajas de cigarrillos, cajas de vino, cajas de regalo, cajas de pequeños electrodomésticos, cajas de cosméticos, etc. En esta máquina se puede utilizar tanto el bronceado ordinario como el gofrado para obtener productos impresos tridimensionales, exquisitos y bellos. Esta máquina realiza la automatización desde la alimentación del papel, el troquelado, el estampado en caliente y la entrega del papel. Puede realizar las funciones de detección automática, visualización de fallos y muestreo sin paradas. También tiene las ventajas de alta presión de troquelado y alta precisión de registro. El sistema de accionamiento principal de la máquina está equipado con un embrague neumático y un dispositivo de frenado; un limitador de par (embrague de seguridad) está instalado en el eje de la rueda dentada principal; y múltiples ojos eléctricos de detección de seguridad y dispositivos de seguridad, etc.; puede evitar la operación debido a emergencias en la mayor medida Las lesiones y daños en el equipo causados por el operador protegerán plenamente la seguridad de las personas y el equipo.

Parámetro

Unidades principales

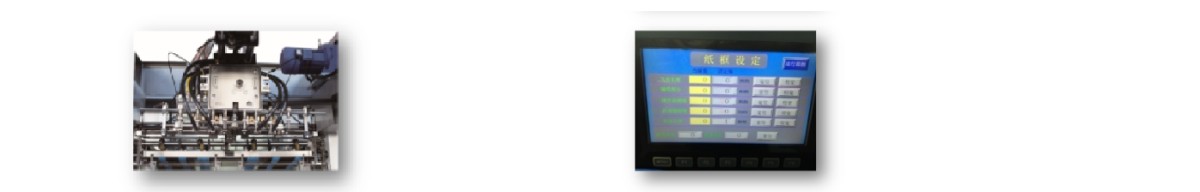

Unidad de alimentación de papel

1.Mecanismo de alimentación de papel con alimentador de sobrepeso.

2.El tamaño del papel procesado se puede introducir en la interfaz hombre-máquina. Después de que el sistema se calcula, el operador puede ajustar automáticamente las posiciones delantera y trasera de la cabeza del alimentador a través de la interfaz hombre-máquina.

3.Alimentador de papel de escama de pescado, velocidad máxima 125 hojas/min.

4.Mecanismo de papel precodificado independiente, la pila de papel de trabajo se puede mantener en cualquier momento al apilar el papel.

5.La pila de papel de alimentación puede ser equipado con ajuste eléctrico y la función de alineación.

6.El papel llega antes de la regulación, la función de que el papel se alimenta a una velocidad más baja.

Unidad de transmisión de papel

1.El departamento de transporte de papel adopta el sistema de transporte de papel de vacío, el papel se ejecuta sin problemas, y el transporte de papel se ejecuta más estable al hacer trabajos de papel fino.

2. Las posiciones delantera y trasera del rodillo de alimentación de papel se ajustan numéricamente y se posicionan automáticamente.

3.Ajuste eléctrico de las reglas de tracción izquierda y derecha, posicionamiento automátic.

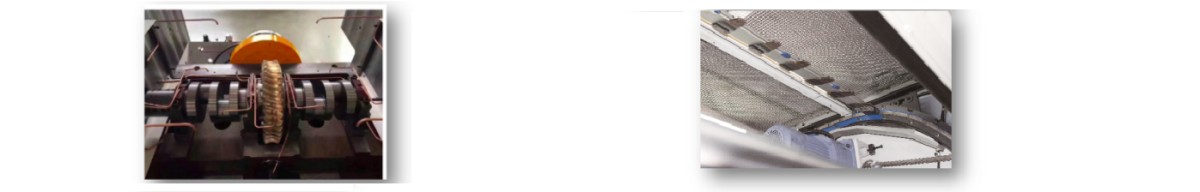

Unidad de troquelado

1.El dispositivo de regulación de presión servo-controlado adopta un tornillo de bola sin ranura para hacer que la regulación de presión sea precisa y fiable.

2. Cigüeñal 40Cr.

3.Worm 20Cr se muele después de carburación y temple.

4.Los paneles de pared izquierda y derecha, las plataformas superior e inferior y las plataformas inferiores de hierro dúctil QT60 de resina de arena artesanal.

5.Die placa inferior de corte y la plantilla de cuchillo dispositivo giratorio.

6.El sistema de lubricación de refrigeración forzada de aire acondicionado de aceite lubricante en la caja de transmisión principal.

7.Protección de sobrecarga de límite de par.

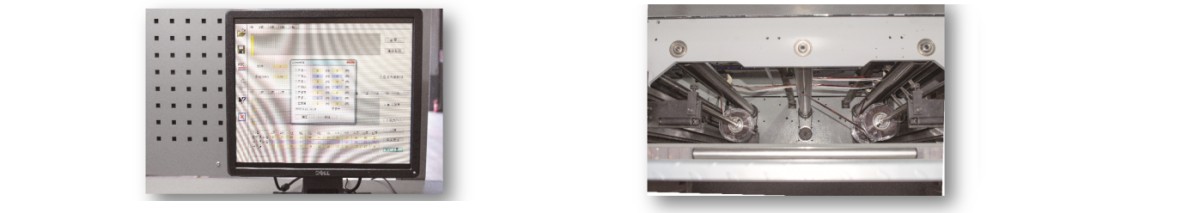

Unidad de estampación en caliente

1.El sistema de calefacción de estampación en caliente puede establecer la reserva de tiempo para el precalentamiento de la sección de estampación en caliente, lo que mejora la eficiencia del trabajo y reduce el tiempo de espera para comenzar a trabajar todos los días.

2.La temperatura se controla de forma independiente en 20 zonas, y la diferencia de temperatura sensible está dentro de 5℃. El sistema de calefacción es importado del extranjero con una larga vida útil.

3. Sistema de estampado longitudinal de tres ejes de alto punto. Servo accionamiento para alimentar la lámina. El diámetro máximo de la lámina es Φ 250, lo que obviamente ahorra el tiempo de cambio de lámina.

4.Sistema externo de recogida de la lámina del rodillo de pelo.

5.Horizontal de dos ejes servo sistema de alimentación de papel de aluminio, el diámetro máximo de la lámina es Φ200, lo que mejora significativamente la utilización de papel de aluminio.

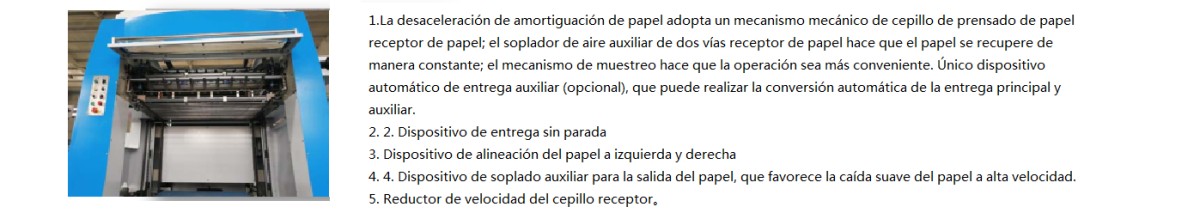

Unidad de recogida de papel
