Parameters:
Velocidad máxima | 580 metros/minuto |
Material adecuado | Cartón o cartón ondulado de un solo canal, de más de 200 g/m². |
Potencia | 12kw |
Método de alimentación | Alimentación automática continua |
Dimensión total | 13500*1500*1500mm |
Tipo de cola | Solute |
Forma de alimentación del papel | Alimentación automática continua de papel |
Tamaño máximo de papel | 900mm(desplegado) |
Tamaño pequeño | 40mm(producto acabado) |
Nota: La velocidad máxima es la velocidad mecánica máxima que puede alcanzar esta máquina. La velocidad de trabajo real depende del grosor del papel, el tamaño del papel, el
material, la forma del papel y el resto del entorno de trabajo.
Component Funciones :

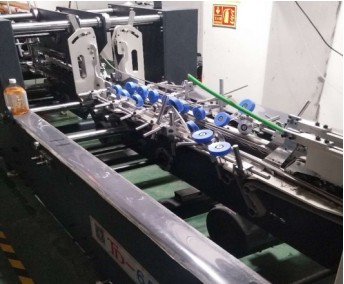

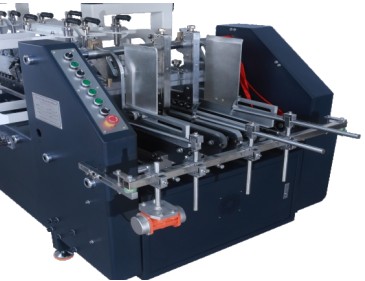

| Sección de alimentación de papel : 1)Adopta una correa gruesa de alta calidad y el dispositivo neumático de vibración de apilamiento de papel, para asegurar una transmisión precisa y suave del cartón; el ajuste de varios mecanismos de la alimentación de papel es conveniente. 2) Cada conjunto de placas de guía se puede mover horizontalmente, y la rueda de guía de potencia de estampación conduce la cinta de salida de papel. 3) Hay deflectores tanto en el lado izquierdo como en el derecho para ajustar la salida de papel en dirección vertical. 4) Dos cuchillas de expulsión de papel se asignan a la sección de papel para ajustar la longitud asimétrica de acuerdo con la muestra real. 5) El motor de vibración se ajusta según la entrada y salida del bastidor de vibración. 6) La cooperación general se completa de forma rápida, fácil, continua, automática y correcta alimentación de papel. 7) Equipado con un servomotor independiente para ajustar la distancia de alimentación del papel. |
| Sección de corrección : 1)Compuesta por dos juegos de placas guía. 2)Cada juego de placas guía está equipado con una correa inclinada ajustable. 3)Hay una fila de cojinetes de presión ajustables en la correa superior. 4)Hace que la caja de cartón sea paralela y entre en la siguiente posición sin error para evitar la dislocación. |

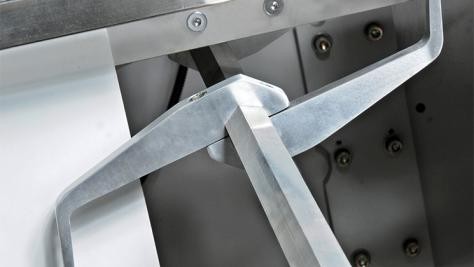

| Sección de preplegado : 1)Configurada con la cuchilla de preplegado izquierda en la primera mitad de la máquina. 2) La primera línea de la caja se puede preplegar a 180 grados. 3) Adoptado un dispositivo de preplegado de cinta transportadora a la derecha. 4) La tercera línea de la caja se puede preplegar de 135 grados a 180 grados. 5) Es más fácil cuando la caja se está llenando de objetos. |

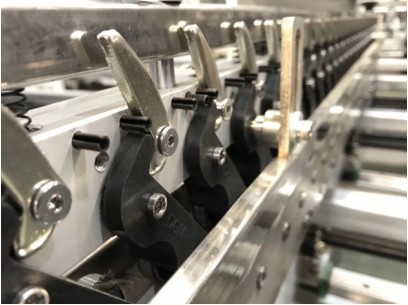

| Sección de encolado inferior : 1) Compuesto por tres grupos de placas guía. 2) Los dos grupos izquierdo y derecho de placas guía están equipados con placas colgantes de aluminio superiores segmentadas, lo que hace que la función de plegado sea más potente, y corresponde efectivamente a varios tipos de plegado de cajas complejas. 3) Los componentes modulares del gancho inferior pueden terminar con precisión el trabajo del gancho inferior de los productos de cierre inferior, y el desmontaje y la instalación son flexibles y convenientes. |

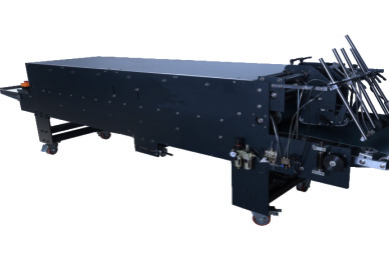

| Dispositivo de 4 y 6 esquinas (opción de plegado hacia atrás) 1.Sistema de plegado trasero electrónico motorizado y no temporizado con tecnología de servomotor inteligente. 2.Servomotor del dispositivo de plegado trasero 3.Dos ejes accionados permiten un plegado preciso de las aletas traseras. 4.Fácil de configurar a través de la pantalla táctil principal. |

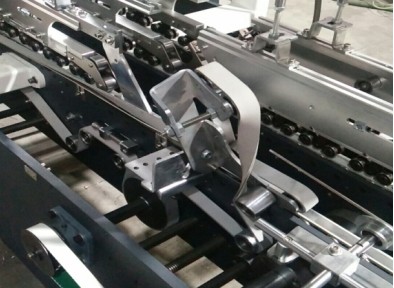

| Sección de plegado : 1) El proceso extendido y el diseño de la estructura de dos placas permite que el producto (especialmente los productos corrugados) se estire completamente y luego se pliegue suavemente para darle forma. 2) Con una rueda de oruga en forma de empuje, la velocidad de transporte de la cinta superior puede ajustarse para controlar eficazmente la aparición de marcas de tijeras y cola de pez tras el formado. 3) Equipada con cuatro muletas, que pueden adaptarse al moldeado en forma de caja de diferentes especificaciones. |

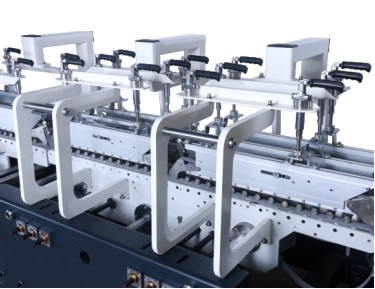

| Sección de prensado : 1) La caja se transmite mediante dos juegos de placas guía y cuatro correas (superior e inferior). 2) La transmisión superior e inferior puede ajustar la longitud según las diferentes formas de las cajas. 3) El modo de apilamiento automático continuo garantiza que las cajas puedan pasar por la parte de transporte de forma ordenada. 4) Equipado con un dispositivo de recuento fotoeléctrico, el cilindro es controlado por un contador para expulsar las cajas para la identificación de la cantidad. |

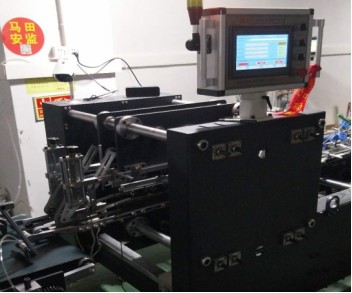

| Sección de transporte : 1) Adopta correas importadas independientes, moderadamente suaves y no aplastará los productos terminados. 2) El prensado equilibrado y la entrega ordenada garantizan una calidad perfecta. 3)La velocidad de la parte de transporte se ajusta automáticamente según la velocidad de la máquina anfitriona y el dispositivo fotoeléctrico.La operación manual y su velocidad también se pueden seleccionar. 4)Control de presión de ajuste fino neumático. 5) Equipado con esponja, mejor pegamento de curado, que no es fácil de abrir. 6) Ruedas universales, más conveniente y fácil de operar. |
| Batidor de Papel (Opcional) : 1) Control eficaz de las líneas alta y baja (Ali Taobao Box). 2) Dispositivo neumático de batido continuo de papel con fuerza ajustable, tiempo de batido de papel ajustable, velocidad de batido de papel ajustable, que es más conveniente que el tipo mecánico, y es conveniente para la eliminación cuando no está en uso. 3) Los topes de papel están unidos a ambos lados izquierdo y derecho para asegurar el orden y la pulcritud. |
