Máquina de impresión flexográfica de un color con troqueladora

Parámetros

Unidad de alimentación de papel

1. Embrague de la máquina

[1] La máquina de control eléctrico está equipada con una campana de alarma, que sigue sonando para advertir durante el funcionamiento para garantizar la seguridad de los operadores.

[2] El eje de transmisión está equipado con un embrague de fricción para evitar un funcionamiento incorrecto y daños.

[3] Dispositivo de enclavamiento neumático.

[4] El motor principal adopta un motor de conversión de frecuencia, control de conversión de frecuencia, ahorro de energía, arranque estable, con dispositivo de protección de arranque del motor.

2. Sistema de alimentación de papel auxiliar

[1] Alimentación auxiliar de papel por succión, el ventilador es de 7.5KW, y el volumen de aire puede ser ajustado de acuerdo a las diferentes condiciones de doblado del cartón para asegurar una alimentación suave del papel.

[2] La parte de troquelado está equipada con un interruptor de control de enclavamiento para controlar la parada de emergencia de la alimentación de papel.

[3] La elevación del papel y la caída del papel son impulsadas por un cilindro de aire, la acción es rápida y sin esfuerzo.

[4] Adopta el sistema de alimentación de papel de rodillo de borde delantero, que puede mejorar en gran medida la estabilidad de alimentación de papel de cartón curvado.

Unidad de impresión

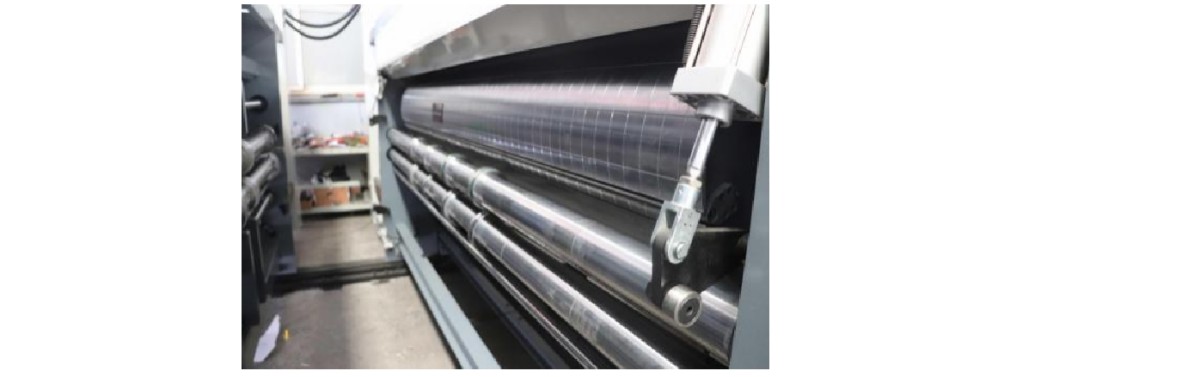

1. Rodillo de impresión

[1]El diámetro exterior es de ￠405mm.

[2] La superficie del tubo de acero está rectificada y chapada con cromo duro.

[3] Corrección de balance, operación estable.

[4] Ranura de placa colgante completa, adecuada para tira colgante de 10mm×3mm.

[5] Carga y descarga de la placa de impresión, el interruptor de pie controla eléctricamente la rotación hacia adelante y hacia atrás.

2. Rodillo de la prensa de impresión

[1] El diámetro exterior es de 155,2 mm.

[2]La superficie del tubo de acero está rectificada y chapada con cromo duro.

[3]Hacer la corrección de balance, funcionamiento estable.

Unidad de troquelado

1. Rodillo de troquel (rodillo inferior)

[1]El diámetro exterior es de 360 mm (sin matriz).

[2]La superficie del material de acero fundido está rectificada y chapada con cromo duro.

 [3]Corrección de equilibrio para aumentar la estabilidad de funcionamiento.

[4]La distancia entre los agujeros de los tornillos fijos del molde de cuchilla es de 100 mm×100 mm. [5]La altura del molde de la cuchilla aplicable es de 25,4 mm.

2. Rodillo de goma (rodillo superior)

[1]El diámetro exterior es de 388.9mm.

[2]La superficie del material de acero fundido está rectificada y chapada con cromo duro.

[3]Corrección de equilibrio para aumentar la estabilidad de funcionamiento.

[4] Ajuste manual de la separación con el rodillo de la matriz.
