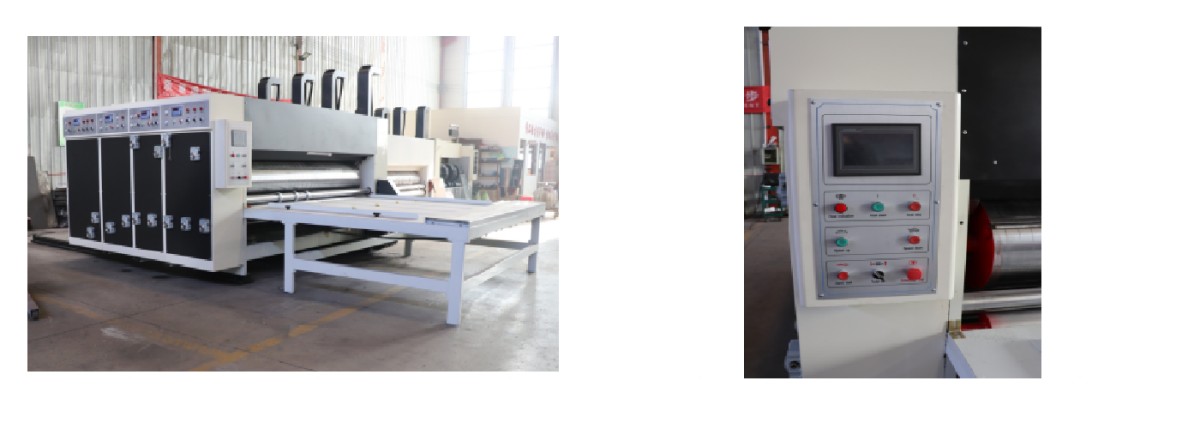

Característica

Adopta una unidad de alimentación de papel por cadena, dos unidades de impresión, una unidad de ranurado y un total de 4 unidades principales.

Esta máquina adopta el tipo de alimentación por cadena, posicionamiento bilateral lateral, para asegurar que el papel se alimenta con precisión.

Equipado con un sistema de embrague electromagnético para fijar la fase de impresión, cuando se separa la unidad de impresión para ajustar la fase de impresión, el sistema de ruptura evitará que el engranaje se mueva, manteniendo la posición original.

La plataforma de operación está hecha de placa media de 5mm. Sistema de alimentación manual por avance de cadena;

Parámetros:

Unidad de alimentación de papel por cadena

1. Se adopta el sistema de alimentación de papel manual tipo cadena, que puede hacer que el cartón curvado general pase sin problemas.

2. Cada parte de alimentación de papel adopta 5 cadenas colgantes, que pueden ajustar el tamaño del cartón, y el tamaño puede ser personalizado de acuerdo a los requerimientos del usuario.

3. La tensión de la cadena se ajusta manualmente. La mesa de trabajo es una mesa engrosada de 4 postes con un espesor de 5mm.

4. Equipada con una calculadora para mostrar la cantidad de producción.

5. 5. Un interruptor de control de enclavamiento está instalado en la parte trasera de la máquina para realizar la parada de emergencia y jog.

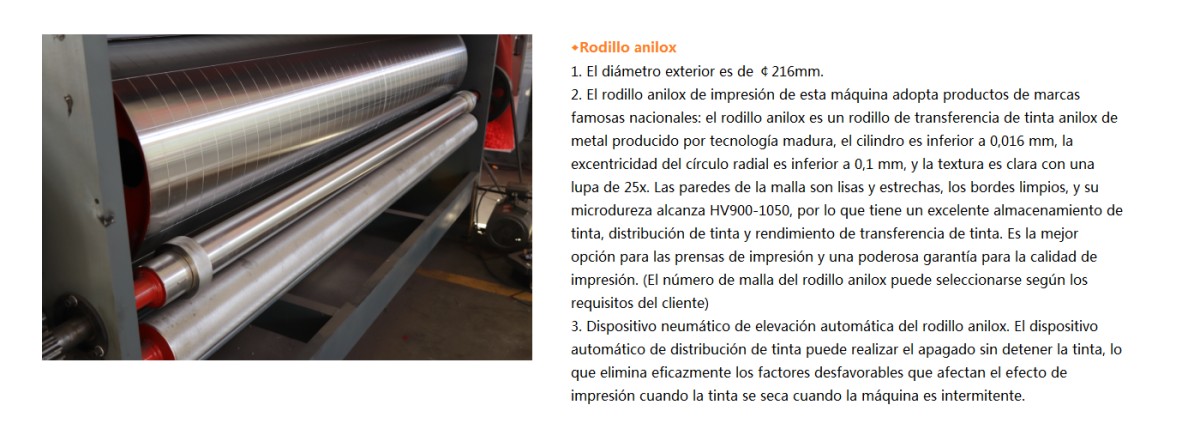

Unidad de impresión

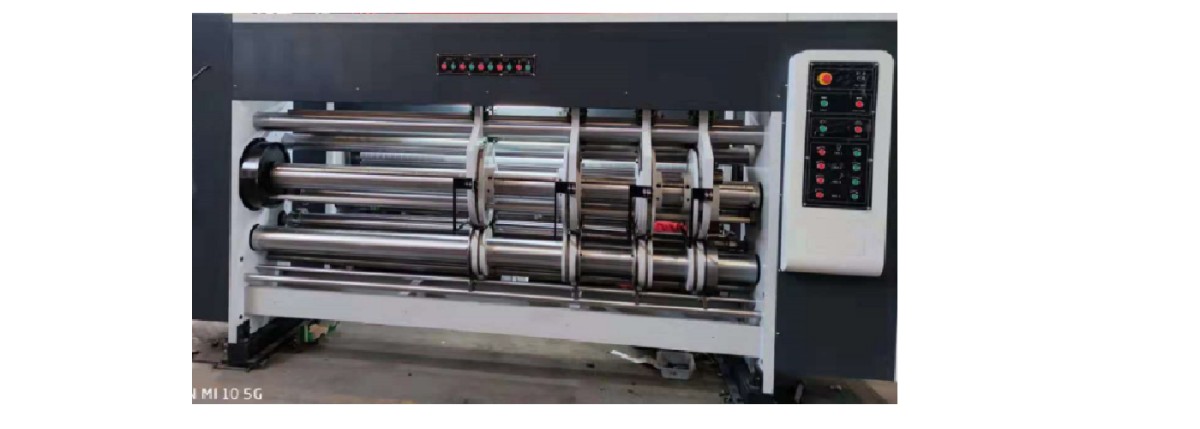

Unidad de ranurado

1. Dispositivo de hendido

[1] El diámetro del eje es de ￠110mm tubo de acero de pared gruesa, la superficie es rectificada, cromado duro,

Mover suavemente.

[2] Realiza la corrección del equilibrio y se mueve suavemente.

[3] Ajuste manual del dial de separación de la rueda de presión, el rango de ajuste es 0～12mm.

2 .Mecanismo de ajuste del portaherramientas

[1] El diámetro del eje es ￠160mm tubo de acero de pared gruesa, la superficie está rectificada, cromado duro, y el movimiento es estable.

[2]El ancho de la cuchilla ranuradora es de 7～8mm.

[3] El material de aleación de acero es tratado térmicamente y la cuchilla ranuradora en forma de diente con excelente dureza y tenacidad.

[4] El material de acero de aleación es tratado térmicamente y rectificado con cuchillo de recorte de dos piezas, con borde afilado y alta precisión.

3 .Mecanismo de ajuste de la fase de ranurado

[1] Estructura de engranaje planetario.

[2] Ajuste eléctrico de la longitud y anchura de la caja, ajuste eléctrico de la fase de ranurado.

4. Interruptor de control de operación

[1] Después de ranurar, el panel puede operar la fase de toda la máquina y la velocidad de la máquina principal para alimentar el papel.
