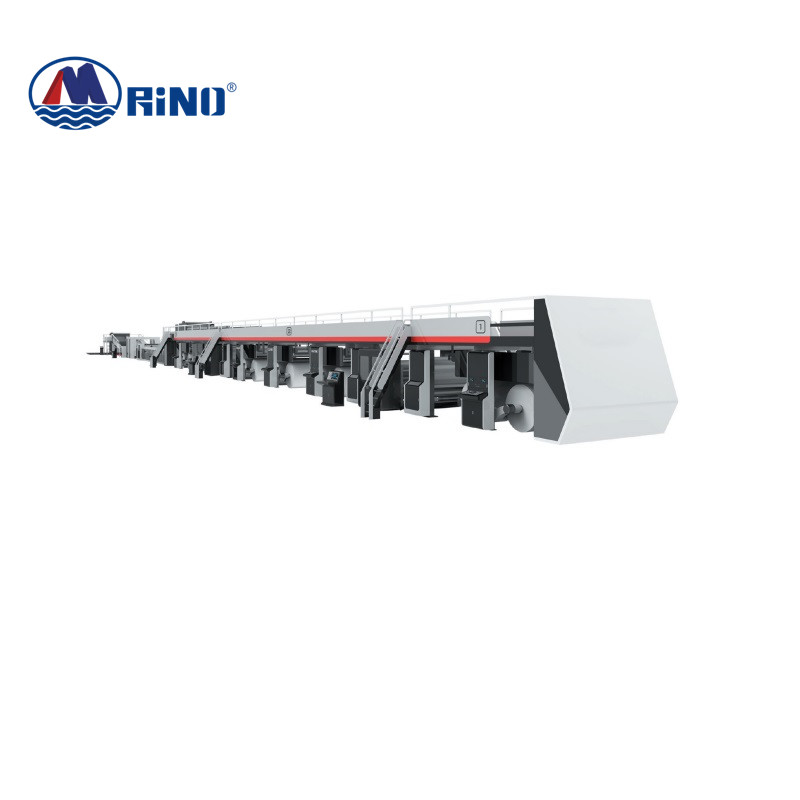

línea de producción de cartón ondulado de cinco capas-150 m/min-2200 mm

Especificación:

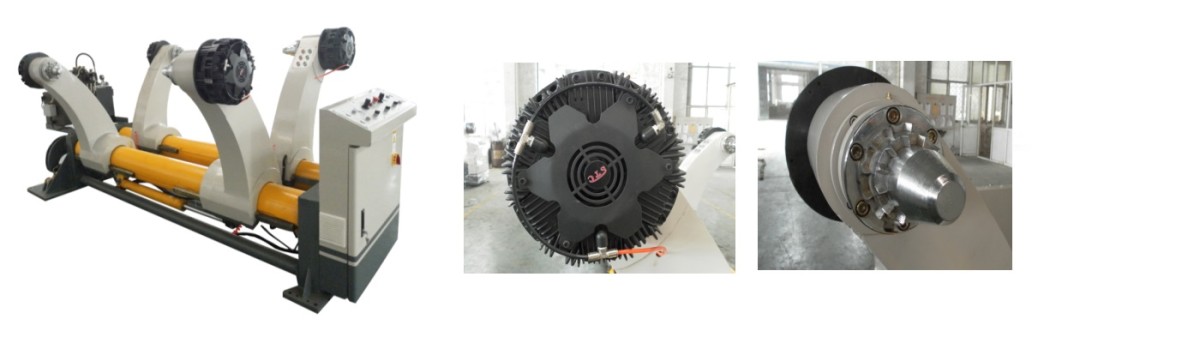

1. Soporte hidráulico para rodillos de molino

Especificación：

Introducción de la máquina:

• Tipo de giro.

• Diámetro máximo del rollo de papel: 1500mm

                                                Longitud: 900-2200mm

• Sujeción del rollo de papel, movimiento derecha-izquierda, brazos arriba-abajo y rotación del rollo de papel es de accionamiento hidráulico.

• Soporta dos rodillos de papel mientras tanto, uno funciona y el otro es para repuesto.

•  Adopta "embrague de resorte".

• Tensión del papel controlada por freno de disco accionado neumáticamente, ajustando la tensión fácilmente.

2.Precalentador

Especificación ：

Introducción de la máquina:

• Rectificado preciso y cromado de la superficie del rodillo de calentamiento y el rodillo de envoltura, suave y brillante.

• El rodillo de calefacción adopta el producto profesional del fabricante, pasado el texto del recipiente de presión de la nación.

• El rodillo de calentamiento y el rodillo de envoltura adoptan un tratamiento de enchapado.

• El ángulo de envoltura motorizado puede adaptarse a diferentes velocidades, se puede ajustar el resultado exacto de precalentamiento, el área de precalentamiento se ajusta por motor eléctrico.

• Rodillo de envoltura: 2 juegos, uno fijo y otro flotante.

• Adopta una estructura de sellado de mariposa en dos lados, ahorra vapor y mejora la eficiencia de calentamiento.

• Adopta un método de sellado especial, sigue el método de sellado de primer grado en China, aprobado por el texto de sellado de China, con certificado.

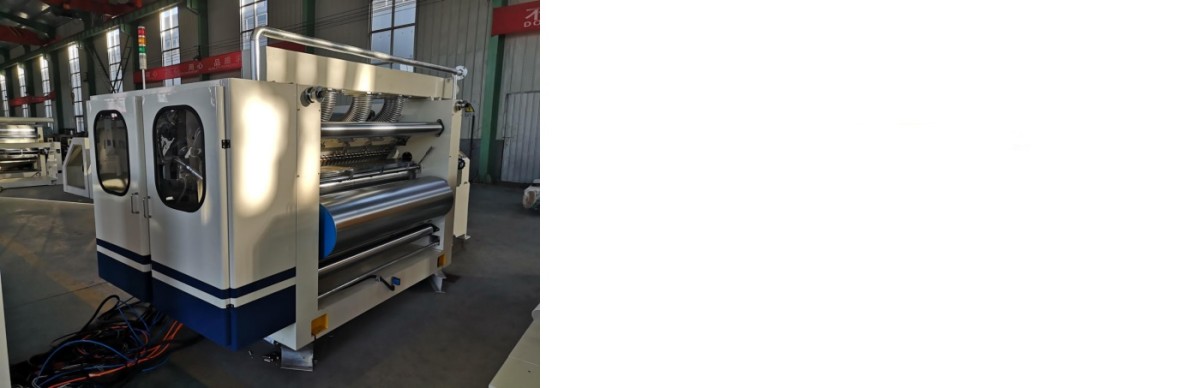

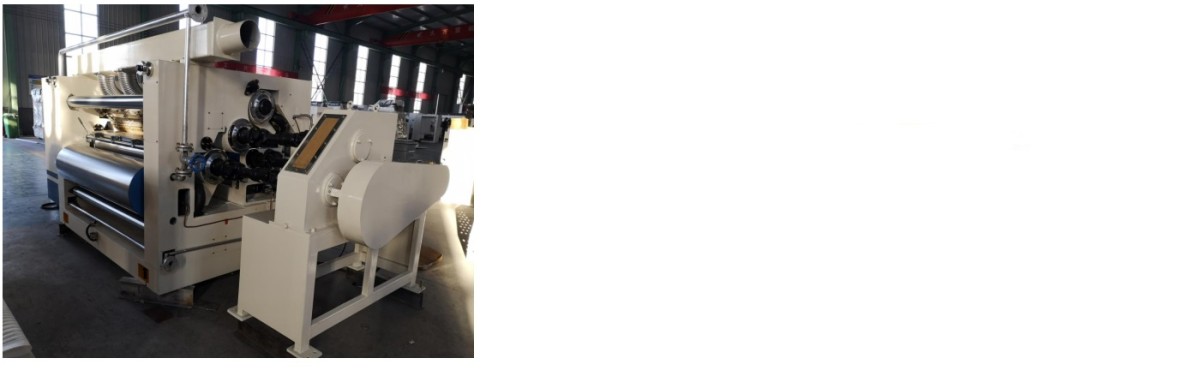

3. SF320 Tipo cubo Tipo sin dedos Cara simple

Especificación ：

Introducción de la máquina:

• Velocidad de diseño: 150m/min.

• El diseño sin dedos de succión por vacío proporciona una formación perfecta de la estría en la fabricación a alta velocidad.

• Rodillos corrugados hechos de acero de aleación 48CrMo, con tratamiento térmico para dureza HRC58-60, superficie chapada con tratamiento de cromo.

• Los rodillos corrugados superior e inferior son unidades ensambladas, todo el grupo de rodillos corrugados puede ser movido y reemplazado rápidamente, para cambiar el tipo de flauta rápidamente.

• Rodillo de pegado: la superficie está grabada con un diseño de red y cromada.

• La sección de pegamento es una unidad de ensamblaje, toda la sección se puede mover por carril, ahorra tiempo de mantenimiento, la parte de pegamento puede funcionar de forma independiente o no independiente mientras está parada.

• Motor de conversión de frecuencia como accionamiento principal, caja de engranajes independiente conectada con tres ejes cardán, inversor para hacer la regulación de velocidad continua para ahorrar energía y mantener un conector de comunicación para la gestión de la producción.

• Rodillo de prensa: Dia.364mm. con tambor.

• Sistema de accionamiento del cardán. Caja de engranajes de aceite de inmersión individual, separando las vibraciones dinámicas para mejorar la estabilidad de funcionamiento, fácil y rápido para el mantenimiento.

• Ajuste del rodillo corrugado superior, rodillo de presión y rodillo de cola controlado por sistema neumático.

• Con rodillos de precalentamiento y preacondicionamiento.

•  Los rodamientos de los rodillos corrugados y el rodillo de presión adoptan grasa lubricante de alta temperatura para mantener un funcionamiento suave y duradero.

4.Puente aéreo

• Control de tensión de vacío

• Control eléctrico de la vía del papel

5.Máquina encoladora dúplex

Especificación ：

Introducción de la máquina:

• Rodillo aplicador grabado de alta precisión que garantiza una aplicación uniforme de cola y un menor consumo de cola.

• Tipo de rodillo de presión con alta eficiencia de fabricación, control neumático, fácil y rápido de operar.

• Sistema de alimentación de pegamento de circulación automática se aplica para evitar el depósito de pegamento.

• La fuente de accionamiento es de doble cara.

• El dispositivo de auto-precalentamiento acelera la gelificación de la cola y crea una unión de cola más fuerte.

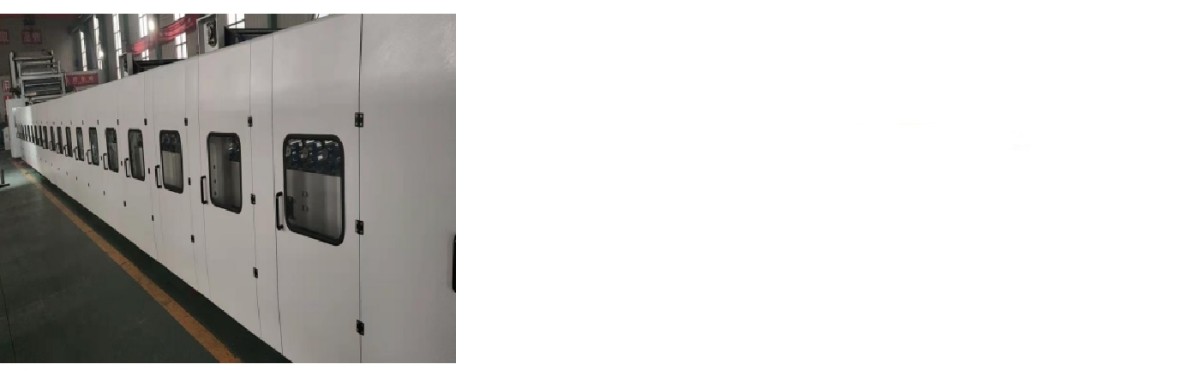

6.DOBLE CARA

Especificación:

Introducción de la máquina:

• Placa de calentamiento: 2580mm(L)×600mm(W)×120mm(H)×18pcs

   hecha de placa de acero, placa de pulido.

• Tubo de vapor para calentar la placa, dividido en 4 secciones respectivamente.

• La temperatura de calentamiento para cada sección puede ser controlada independientemente.

• Para ajustar la tensión de la correa de algodón superior con: un dispositivo de ajuste neumático conjunto.y un dispositivo de ajuste manual conjunto; cilindro de aire: dia.160mmx250mm carrera.

• Para ajustar la tensión de la correa de algodón inferior con: un dispositivo de ajuste manual.

• Para guiar la cinta de algodón superior con: un juego de dispositivo de ajuste manual.

• SOPORTE DEL RODILLO MOTRIZ: 1 JUEGO

• Rodillo superior:                  Dia.600mm×1700mm(L)

   Envuelto en tela de amianto resistente al desgaste.

• Rodillo inferior:                  Dia.600mm×1700mm(L)

   Envuelto en tela de amianto resistente al desgaste.

• Rodillo de pellizco de la correa de algodón: dia.320mm×1700mm(L)×2pcs

    Un rodillo para la parte superior y otro para la inferior, envueltos en tela de amianto resistente al desgaste.

• Sistema de lubricación por inmersión para la caja de engranajes.

    CORREA DE ALGODÓN 1 JUEGO

    Espesor 10mm

    Máx. Temperatura de trabajo 220 centígrados

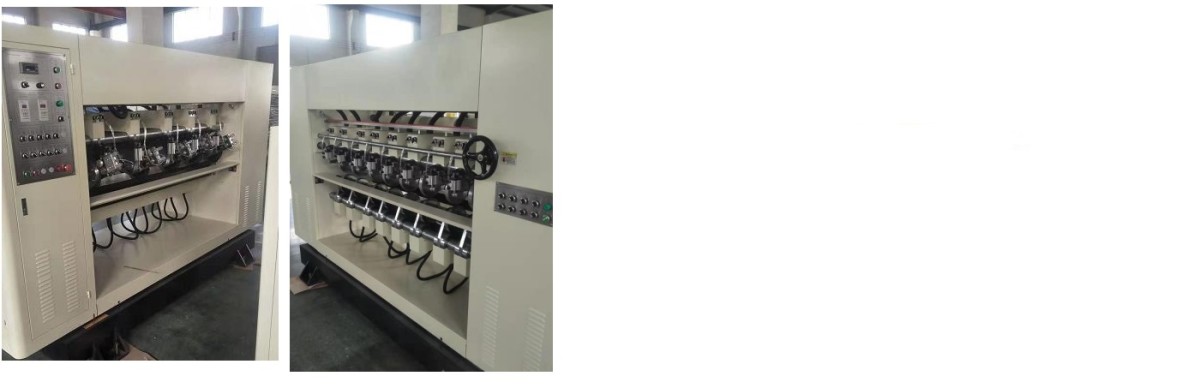

7.Cizalla de cuchilla fina de ajuste totalmente eléctrico

Especificación:

Introducción de la máquina:

• Este tipo de máquina es especial para la línea de montaje en lugar de la antigua máquina cortadora incisora.

• Garantiza la sincronización con la línea de montaje.

• Para cortar el lado de cartón es ordenado, recto, liso y no aplastante.

• Las cuchillas se pueden afilar manual o automáticamente.

• Cada cuchilla puede ser controlada individualmente.

• Pantalla táctil a color, fácil operación y control visual.

• Automático anti-desviación,. toda la máquina se puede mover a la izquierda y la derecha. para reducir mucho más los productos de desecho.

8.N.C CORTE (Cuchilla helicoidal, Cambio de pedido informatizado )

Especificación:

Introducción de la máquina:

• Puede almacenar 200 pedidos, cambiar las especificaciones de corte de papel de forma rápida y precisa, cambiar los pedidos sin detener la máquina, y realizar la conexión en red del ordenador para facilitar la gestión de la producción.

• El engranaje de transmisión del eje de corte adopta el temple de alta frecuencia de material de acero forjado de precisión para realizar la transmisión sin juego, y adopta el modo de conexión sin llave avanzada con alta precisión de transmisión.

• La cuchilla de la máquina de corte transversal adopta la estructura de cuchilla espiral de acero incrustado, y el tipo de cuchilla de diente de sierra. Cizalla de tijera, fuerza de corte pequeña y larga vida útil de la cuchilla.

• Las ruedas de alimentación de papel delantera y trasera adoptan el modo de prensado de papel de engranaje solar, que es estable en el transporte y uniforme en la presión, y no es fácil de aplastar la placa o causar bloqueos.

• Este modelo es freno de almacenamiento de energía (freno de no consumo de energía), con bajo consumo de energía en el proceso de producción, y el consumo medio de energía es 1/3 del de la máquina de corte NC ordinaria, ahorrando más del 70% de electricidad, y logrando el objetivo de ahorrar dinero.

• El engranaje de juego ajustable con precisión asegura un engranaje preciso de los bordes de la cuchilla y un funcionamiento equilibrado.

9.apilador

Introducción de la máquina:

• La sección de transporte desacelera el apilamiento de cartón, y la alimentación horizontal eléctrica.

• El cartón longitudinal es transportado por una cinta transportadora ancha.

• Cuando el número o la altura del cartón alcanza el valor requerido, el cartón se envía bajo el control del interruptor

10.cocina con cola
