Name: 300-2200mm línea de producción de cartón ondulado de siete capas
SKU: 0

Línea de producción de cartón corrugado.

HOGAR > PRODUCTO > Línea de producción de cartón corrugado. > 300-2200mm línea de producción de cartón ondulado de siete capas

Consulta en línea

Para consultas sobre nuestros productos o lista de precios, déjenos su correo electrónico y nos comunicaremos con usted dentro de las 24 horas.

300-2200mm línea de producción de cartón ondulado de siete capas

300-2200mm línea de producción de cartón ondulado de siete capas:
Anchura efectiva: 2200mm;
Velocidad de trabajo de tres capas :180-260m/min;
Velocidad de trabajo de siete capas :120-180m/min;
Precisión de separación longitudinal : ±1mm.

Teléfono: +86 0531 8887 0750

WhatsApp：+86 13954185696

WhatsApp：+86 13001743399

shandongrino@rinopackaging.com

CONTÁCTENOS

Descripción del Producto

300-2200mm línea de producción de cartón ondulado de siete capas：

ESPECIFICACIÓN GENERAL PARA EL MODELO: 300-2200mm 7 capa:

Anchura efectiva: 2200mm;
Velocidad de producción de diseño: 300m/min;
Velocidad de trabajo de tres capas: 180-260m/min;
Velocidad de trabajo de cinco capas :150-210m/min;
Velocidad de trabajo de siete capas: 120-180m/min;
La mayor velocidad de cambio simple: 100m/min;
Precisión de separación longitudinal : ±1mm;
Precisión de corte transversal: ±1mm;
Espacio: L min.95m * W min.15m * H min. 5m (El dibujo real al proveedor para proporcionar auditado prevalecer).

Sección propiedad del cliente

1. sistema de calefacción de vapor：propuesta con 4000Kg / Hr de una caldera de vapor presión:1.25Mpa tubería de vapor;

2. aire comprimido machine、air pipeline、glue conveying pipe;

3. fuente de alimentación、 cables conectados al panel de operación y tubería;

4. Fuentes de agua, tuberías de agua, cubos, etc.;

5. Agua, electricidad, gas empotrado montaje cimentación civil;

6. Prueba con la base paper、corn starch (potato)、Industrial use caustic soda、borax and other material;

7. Equipo de aceite、aceite lubricante、aceite hidráulico、grasa lubricante;

8. instalación、puesta en marcha de alimentos, alojamiento。 Y proporcionar a los instaladores la instalación.

MÁQUINAS LISTA:

NO	MÁQUINAS LISTA	CANTIDAD
1	Soporte de rodillo de molino sin eje hidráulico-balancín pesado hiperbólico, mandril dentado, freno multipunto, elevación de accionamiento hidráulico, paneo a izquierda y derecha en el centro.	7 juegos
2	Carro hidráulico y el carril-Doble ancho de ranura 10m. longitud del carril de guía y el nivel del suelo, en el diseño de papel de doble posición, abrazadera hidráulica para el papel, la descarga de papel varilla de empuje hidráulico ahorrar mano de obra, motor hidráulico de tracción carro de alimentación.	14 juegos
3	Precalentador de papel liner-Cilindro caliente ￠1060mm tratamiento de equilibrio dinámico, rotación pasiva, diseño de eje de doble ángulo de envoltura, eje de ángulo de envoltura puede ajustar automáticamente el área de calentamiento de papel en el rango de 0-270 con la velocidad del vehículo. Estacionamiento automático vuelve a cero para facilitar el enhebrado de papel.	3 juegos
4	Precalentador de papel medio-cilindros calientes ￠1060mm tratamiento de equilibrio dinámico, rotación pasiva, diseño de eje de ángulo de envoltura doble, eje de ángulo de envoltura puede ajustar automáticamente el área de calentamiento de papel en el rango de 0-270 con la velocidad del vehículo. Estacionamiento automático vuelve a cero para facilitar el enhebrado de papel.	3 juegos
5	Empalmadora automática-El alimentador automático de papel mantiene la línea de montaje de cartón ondulado en funcionamiento continuo, reduce la pérdida de papel y mejora considerablemente la productividad. La velocidad máxima es de 200 m/min.	7 juegos
6	Multi-cassette tipo single facer-Diámetro del rodillo: 500mm, tratado con carburo de tungsteno. La parte del módulo incluye: asientos de eje en ambos extremos, cojinetes, componentes de vapor, componentes neumáticos y otros conjuntos.	3 juegos
7	Módulo de cambio rápido de rodillos acanalados- Diámetro del rodillo acanalado:405mm, con tratamiento de carburo de tungsteno, Módulos que incluyen: Ambos extremos del asiento del eje, cojinete, elemento de vapor, caja de aspiración, montaje de componentes neumáticos.	1 juego
8	Carretilla elevadora eléctrica hidráulica de cambio de rodillos-Batería de gran capacidad, marcha eléctrica, elevación hidráulica, control centralizado.	1 juego
9	Precalentador cuádruple- Cilindro caliente ￠1060mm tratamiento de equilibrio dinámico, rotación pasiva, diseño de eje de ángulo de envoltura doble, el eje de ángulo de envoltura puede ajustar automáticamente el área de calentamiento del papel en el rango de 0-270 con la velocidad del vehículo. Estacionamiento automático vuelve a cero para facilitar el enhebrado de papel.	1 juego
10	Encoladora triple-Rodillo encolador de 320 mm de diámetro. Accionamiento por motor de frecuencia, control PLC. Ajuste automático del volumen de cola mediante PLC, pantalla táctil HMI.	1 juego
11	Puente transportador-Canales de la viga principal de 200 mm, motor inverter independiente de tracción de alimentación de papel, con unidad de despegue y sincronización de velocidad VFD.	1 juego
12	Corrección automática-El modelo de corrección sin alimentación ahorra energía. Corrección de hojas de alta precisión. El cambio de anchura del papel no requiere ningún ajuste. Cortina de detección de infrarrojos de ancho completo. Reducir el desperdicio de papel generado lágrima. reducir el desperdicio de borde de papel no a la precisión.	1 juego
13	Doble cara- Rack 400 mm GB canal, Chrome placa caliente 600 mm *18 piezas, la entrada de la placa de calefacción arcuate hacer el papel superior mejorar rápidamente la temperatura, 14 grupos de toda la estructura del diseño de zapatos de presión. PLC de control automático de la placa de prensa. Corrección automática superior e inferior, indicador de temperatura, motor de frecuencia. Control de temperatura de la placa caliente es automática a través del sistema de control de temperatura PID integrado con la máquina, el ahorro de energía.	1 juego
14	Cortador giratorio-Para cortar el cartón usado. Con carro para descargar el cartón usado.	1 juego
15	Cuchilla de aleación de- tungsteno, tipo de seis cuchillas y diez líneas. Disposición automática de cuchillas mediante servoordenador, ajuste automático de la anchura de salida de succión. Cambio de órdenes en 1 segundo.	1 juego
16	Soplador triturador -22kw, con tubo flexible. Los residuos de recorte serán aspirados por el soplador triturador y cortados en trozos pequeños y transferidos a la sala de empacado.	1 juego
17	Cortadora NC de cuchillas helicoidales -Servo control AC completo, freno de almacenamiento de energía, estructura de cuchillas helicoidales, engranajes sumergidos en aceite, pantalla táctil de 10,4 pulgadas. Con CA para armario eléctrico.	1 juego
18	Máquina apiladora automática de gran tamaño- Control de bucle de frecuencia, precisión de puntos automática, ciclo único de fila de 20 segundos, longitud de apilado de 1800 mm, pantalla táctil HMI.	1 juego
19	Cocina de cola automática -La adición de todos los materiales está programada y controlada por PLC, y la medición es precisa. El sistema no necesita estabilizador al hacer la pasta, pero la pasta tiene una fuerte penetrabilidad, y la pasta es estable y no se delamina cuando se almacena durante mucho tiempo.	1 juego
20	Sistema de gestión de la producción-Mejorar la automatización de las líneas de producción, fácil de operar. Reducir el consumo, mejorar la utilización del papel base, ahorrar costes. Línea de producción de control automático, cartón de calidad estable. Aumentar la velocidad media, Aumentar la productividad. Estadísticas automáticas de producción, Fácil de mantener el control de la línea de producción, mejorar la eficiencia.	1 juego
21	Sistema de fuente de gas- Compresor de aire, tuberías son preparados por el comprador.	1 juego
22	Sistema de vapor-Componentes del sistema de vapor utilizados en todas las válvulas GB. Incluyendo junta rotativa, dispensador superior e inferior. trampas, tabla de presión y así sucesivamente. Caldera de vapor y tuberías a la máquina son el alcance del comprador.	1 juego
23	Sistema de armario de control eléctrico - todo el mecanismo de velocidad de la línea adopta un motor de velocidad electromagnético. Pintura de la superficie del armario por pulverización electrostática, resistente al desgaste y bonita. Los contactos principales con la marca Siemens.	1 juego

Soporte hidráulico para rodillos de molino - modelo ZJ-V6B

Principales características de rendimiento:

★ El accionamiento totalmente hidráulico se utiliza para completar las acciones de sujeción, aflojamiento, desplazamiento y centrado, traslación a izquierda y derecha, etc. La elevación y el descenso del papel base se accionan mediante presión hidráulica.

★ El freno adopta sistema de freno multipunto, estructura de disco dentado, ventilador de refrigeración y componentes neumáticos Yadeke, con tensión estable y larga vida útil.

★ Diseño de husillo de gran diámetro, deslizamiento estable del brazo oscilante, tratamiento de alta frecuencia con riel guía de acero, súper resistencia al desgaste,

★El cilindro hidráulico está montado de manera articulada, que no soporta la fuerza radial y es conveniente de mantener.

Carro de alimentación hidráulico, carril guía

Principales características de rendimiento:

★Las estaciones de papel superior e inferior están diseñadas, la sujeción hidráulica es conveniente para centrar el papel, la barra de empuje hidráulica ahorra mano de obra al descargar el papel, y el motor hidráulico tira del carro de alimentación de papel.

★ Todo el carril está enterrado, el bastidor principal es de acero de canal No.20, la viga I está soldada con acero redondo estirado en frío de ￠20mm, y la longitud del carril guía es de 10m.

★ Cada estante de papel está equipado con dos carros de alimentación, que pueden alimentar papel desde ambos lados al mismo tiempo.

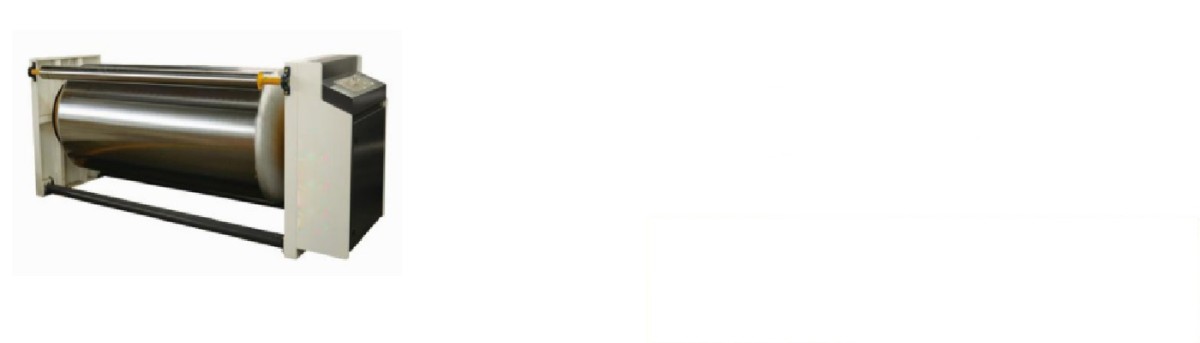

Precalentador de papel soporte- modelo RG10D-B

Principales características de rendimiento:

★ Se utiliza para precalentar el papel corrugado de una cara y el papel frontal, aumentar la temperatura, facilitar el encolado, controlar la humedad y alisar el cartón.

★ La superficie de cada rodillo está finamente rectificada y chapada con cromo duro, por lo que la fricción superficial es pequeña y duradera.

★ Ajuste eléctrico del ángulo de envoltura. El ángulo de envoltura puede girar en el rango de 0-270 para ajustar el área de calentamiento del papel.

★ El rodillo de precalentamiento adopta el diseño de cabeza de disco interior, está equilibrado dinámicamente, y se adjunta con el certificado de recipiente a presión.

Precalentador de papel medio-modelo RG10D-B

Principales características de rendimiento:

★Se utiliza para precalentar el papel corrugado de una cara y el papel frontal, aumentar la temperatura, facilitar el pegado, controlar la humedad y alisar el cartón.

★ La superficie de cada rodillo está finamente rectificada y chapada con cromo duro, por lo que la fricción superficial es pequeña y duradera.

★ Ajuste eléctrico del ángulo de envoltura. El ángulo de envoltura puede girar en el rango de 0-270 para ajustar el área de calentamiento del papel.

★ El rodillo de precalentamiento adopta el diseño de cabeza de disco interior, está equilibrado dinámicamente, y se adjunta con el certificado de recipiente a presión.

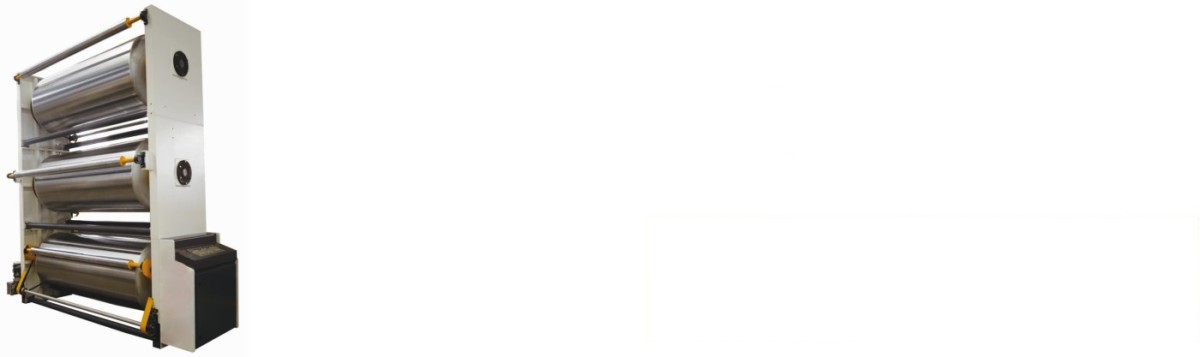

Precalentador cuádruple-modelo RG10D-B

Principales características de rendimiento:

★Se utiliza para precalentar el papel corrugado de una cara y el papel frontal, aumentar la temperatura, facilitar el pegado, controlar la humedad y alisar el cartón.

★ La superficie de cada rodillo está finamente rectificada y chapada con cromo duro, por lo que la fricción superficial es pequeña y duradera.

★ Ajuste eléctrico del ángulo de envoltura. El ángulo de envoltura puede girar en el rango de 0-270 para ajustar el área de calentamiento del papel.

★ El rodillo de precalentamiento adopta el diseño de cabeza de disco interior, está equilibrado dinámicamente, y se adjunta con el certificado de recipiente a presión.

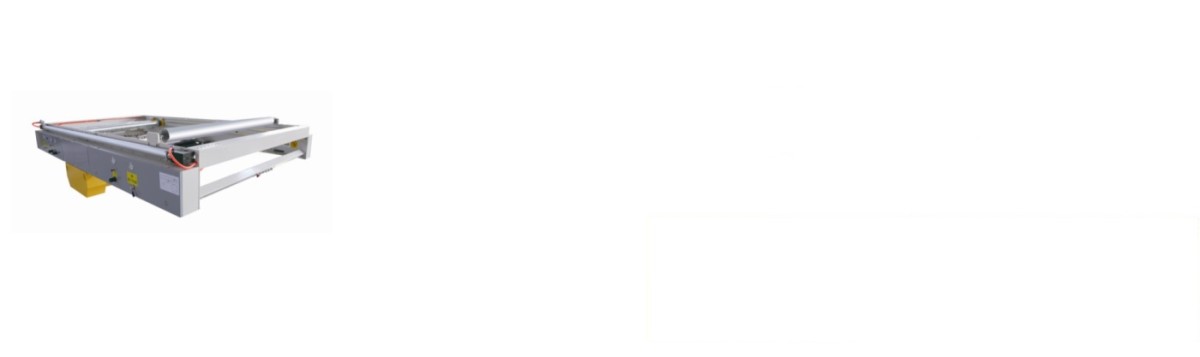

Empalmadora automática

Principales características de rendimiento:

★ Diámetro máximo de papel base aplicable: 1500mm.

★ Con el control automático de tensión de la cremallera de papel base, puede recibir papel a gran velocidad con un alto porcentaje de éxito.

★ La conexión de papel sin cola reduce la pérdida de papel de base (la parte superpuesta del papel de base sólo tiene unos 40 mm de ancho como la cinta adhesiva).

★ Cuando la carretilla de recogida se mueve hacia fuera, gira automáticamente hacia fuera, lo que facilita la carga de papel, y el control de tensión totalmente automático hace que no se produzcan errores al recoger el papel.

★ Todo adopta el control automático PLC, con acción precisa, pocos fallos y mantenimiento conveniente.

★ Cuando la rueda tampón tira del papel por primera vez, se alinea automáticamente y es fácil tirar del papel.

★ Ventajas de la máquina, el alimentador de papel controlado por cilindro no aparecerá el fenómeno de baldosas rotas y ampollas bajo el control de motores ordinarios a alta velocidad.

★ La velocidad máxima de entrega de papel es de 200m/min.

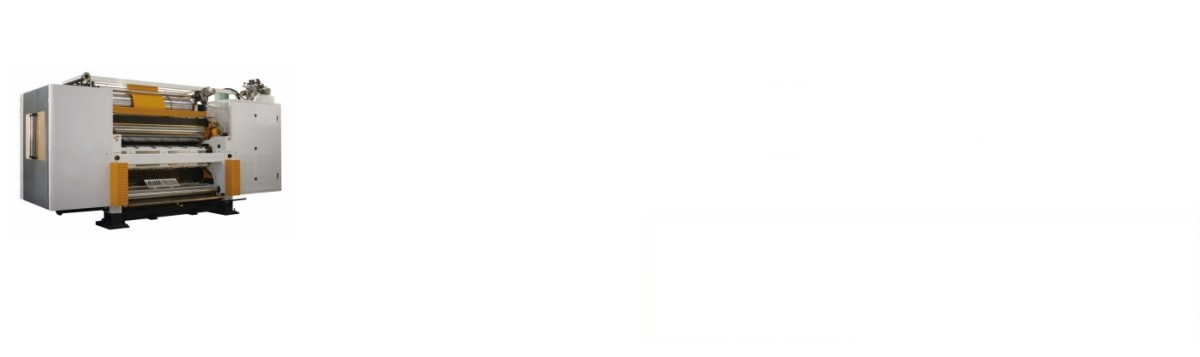

cartón ondulado unilateral tipo cajón-modelo SF-500

Principales características de rendimiento:

★ Rodillo principal: ￠500mm (diferente según los distintos tipos de rodillos), rodillo de presión ￠600mm y rodillo de precalentamiento ￠500mm.

★ Adoptando el diseño de presión negativa, la pérdida de calor es baja, de modo que el papel de núcleo puede ser uniformemente presionado y adherido a la superficie del rodillo corrugado, de modo que el corrugado puede ser mejor formado. Debido a que la presión es uniforme, la parte superior del corrugado puede ser mejor y uniformemente recubierta con pegamento, de modo que el papel corrugado de un solo lado puede ser mejor adherido.

★ Cambie el rodillo rápidamente durante 10 minutos. Cuando cambie el rodillo ondulado, arrástrelo con un carro eléctrico, envíelo a la máquina y bloquéelo con un sistema de presión de aire y fíjelo en la base de la máquina. Puede cambiar el rodillo ondulado rápida y fácilmente con sólo pulsar unos botones.

★ Los rodillos corrugados principal y auxiliar están hechos de acero de aleación de alta calidad 50CRMO, que se trata térmicamente, y la superficie se trata con carburo de tungsteno después de la molienda, y la dureza de la superficie es superior a HV1200 grados.

★ El rodillo ondulador, el rodillo de presión, etc. adoptan un sistema de control de bolsa de aire de alta estabilidad, y al mismo tiempo, tiene control de presión de aire y efecto amortiguador, y el espacio entre los rodillos se ajusta por control eléctrico.

★ La cantidad de encolado se controla por ajuste eléctrico, y el dispositivo de encolado es eléctrico. El sistema de encolado puede funcionar independientemente cuando la máquina principal se detiene para evitar que la cola se seque.

★ El sistema de encolado móvil, además de una limpieza cómoda, es más propicio para el mantenimiento y la reparación.

★ El sistema de control de operación simple, la interfaz de operación de pantalla táctil y la visualización del estado de operación, la selección de funciones, la indicación de fallas, la solución de problemas y la configuración de parámetros con dibujos a color pueden mostrar que la máquina es completamente funcional, fácil de operar y humanizada.

★ Preacondicionador incorporado con sistema de pulverización para ajustar la temperatura y la humedad del papel de núcleo.

★ Los rodamientos principales y auxiliares de rodillos corrugados y de rodillos de presión están fabricados con grasa de alta temperatura para garantizar la vida útil de los rodamientos y un funcionamiento suave.

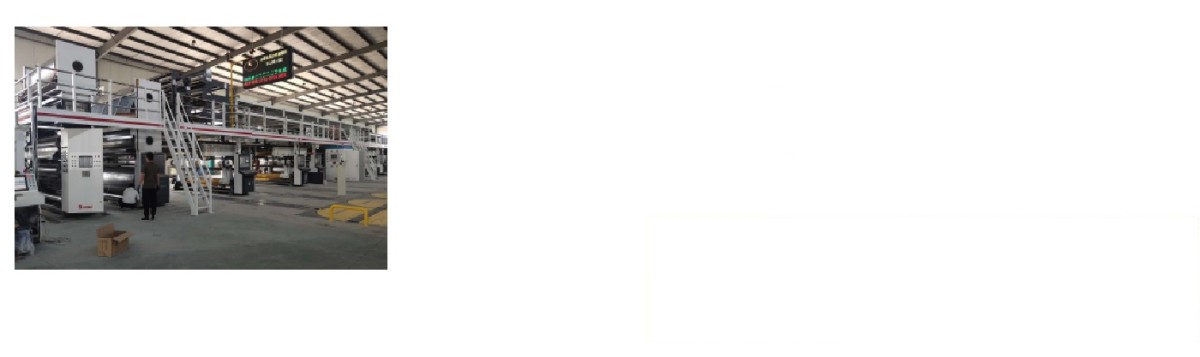

Puente transportador-modelo TQ2200

Principales características de rendimiento:

★La parte volante es para levantar, elevar y transportar el papel corrugado de un solo lado producido por la máquina de un solo lado a la máquina encoladora para el encolado, y luego entrar en la máquina de doble cara para el encolado y el transporte lento, con suficiente capacidad de almacenamiento de papel, que es conveniente para el intercambio de papel sin parar.

★ Esta parte se compone de acero de canal de 25 #, acero H de 15 #, acero angular de 63 #, acero cuadrado de 60*80, etc. con una estructura razonable. No hay vibraciones a alta velocidad. Las secciones de transporte y almacenamiento están pavimentadas con placas de acero galvanizado, con poca fricción, 3 juegos de escaleras y barandillas de seguridad de 1,2 pulgadas en ambos lados. El pedal de espiga de alta resistencia garantiza la seguridad del personal y un funcionamiento cómodo.

★ Todas las superficies de los rodillos están rectificadas y luego chapadas con cromo duro.

★ La parte de elevación se acciona mediante conversión de frecuencia independiente. La cinta sin juntas de alta resistencia está ondulada sin hendiduras, y la capa superior se transporta lentamente a larga distancia, por lo que no es fácil romper el papel.

★ Los rodillos colgantes ajustables se suministran de serie a ambos lados de cada soporte hidráulico, para garantizar el equilibrio de la tensión en ambos extremos del papel y un precalentamiento uniforme.
