1600-150 Línea de producción de cartón ondulado de 3 capas de alta velocidad：

ESPECIFICACIÓN GENERAL PARA EL MODELO:1600-150-3 capa

MÁQUINAS LISTA:

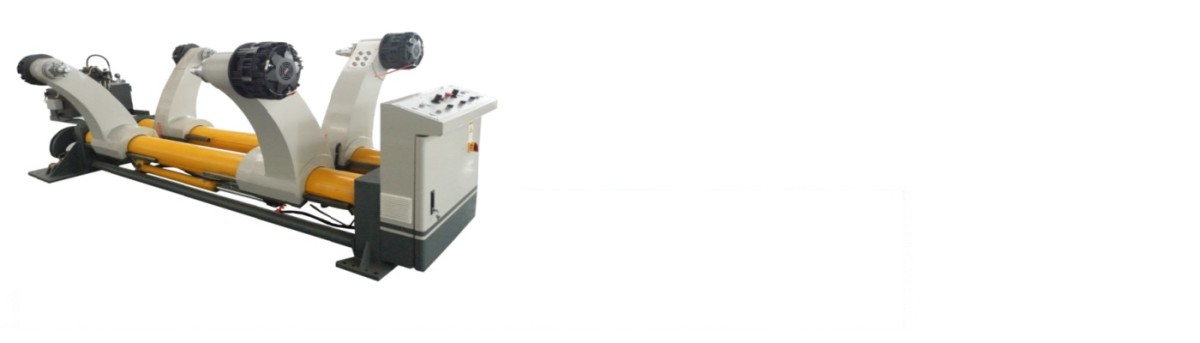

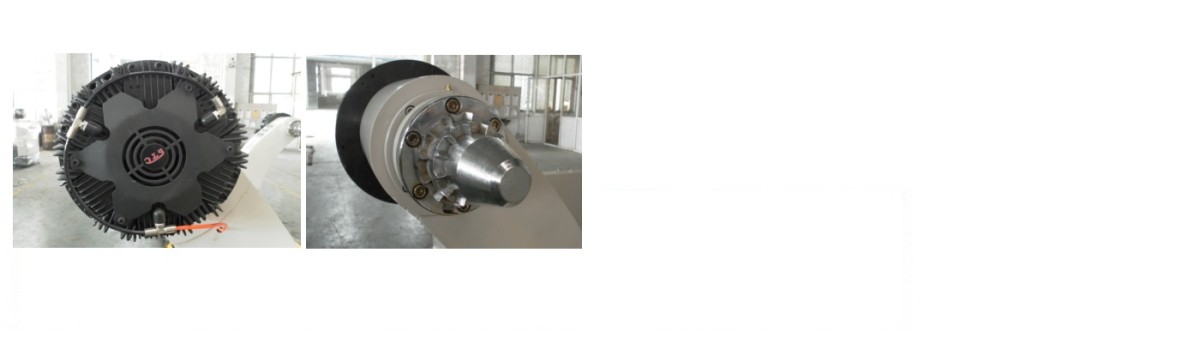

NO 1. Soporte hidráulico para rodillos de molino

Características estructurales:

★Utilizando accionamiento hidráulico completo para completar la sujeción del papel base, aflojamiento, centrado en movimiento, traslación a izquierda y derecha, etc., la elevación del papel base es impulsada por presión hidráulica；

★El ajuste del freno adopta un sistema de freno multipunto；

★Cada estante de papel está equipado con dos carros de carga de papel, que pueden cargar papel desde ambos lados al mismo tiempo；

★ Freno neumático y embrague de resorte.

Rango de papel: máximo 1600mm, mínimo 1000mm;

Diámetro de la pinza de papel: máximo ￠1500mm,  mínimo ￠350mm;

El diámetro del eje principal del soporte de papel: ￠240mm

Presión de trabajo de la fuente de aire (Mpa): 0.4---0.8Mpa

Carro de carga de papel, carril guía:

Características estructurales:

★El riel está enterrado completamente en el suelo, el marco principal está soldado con acero de canal No. 14 y acero redondo estirado en frío de ￠20mm, y la longitud del riel de tierra es de 6000mm;

★Cada estante de papel está equipado con dos carros de carga de papel, que pueden cargar papel desde ambos lados al mismo tiempo. Empuje el rollo de papel en su lugar.

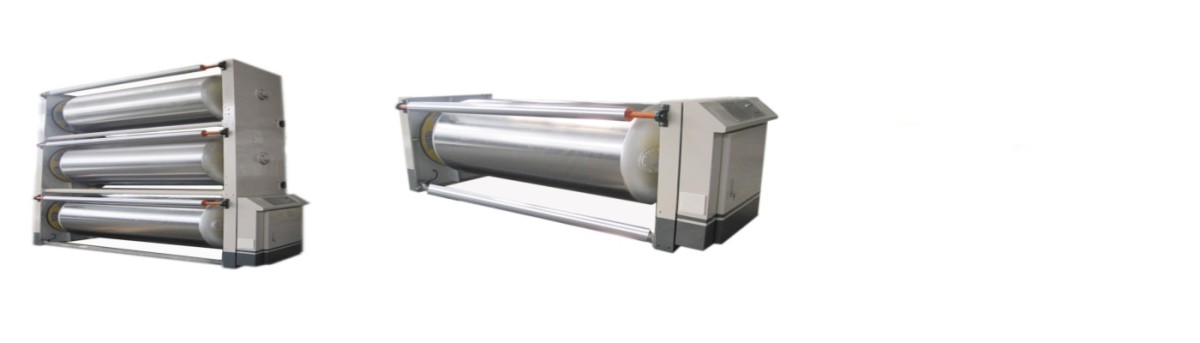

NO 2. Precalentador

1) Características estructurales:

★El rodillo de precalentamiento cumple con la norma nacional para un recipiente a presión de primera clase, y va acompañado de un certificado de recipiente a presión y un certificado de inspección;

★La superficie de cada rodillo está rectificada con precisión y cromada dura después del rectificado de precisión. La fricción de la superficie es pequeña y duradera;

★Ajuste eléctrico del ángulo de envoltura, el ángulo de envoltura se puede girar dentro de 360° para ajustar el área de calentamiento del papel;

★Adopta reductor de doble etapa para ajustar el ángulo de envoltura, con función de autobloqueo;

★El rodillo de precalentamiento adopta un diseño de cabeza en forma de mariposa y adopta calentamiento por vapor.

2)Parámetros Técnicos:

★Ancho de trabajo: 1600mm;

★Diámetro del rodillo de precalentamiento: ￠900mm Rango de ajuste del ángulo de envoltura: 360° de rotación; Diámetro del eje del ángulo de envoltura: ￠110mm×2;

★Temperatura del vapor: 150-180℃ Presión de vapor: 0.8-1.3Mpa;

★Suministro de energía de trabajo: 380V 50Hz 5. Potencia del motor: 250W sistema de trabajo de corta duración (S2).

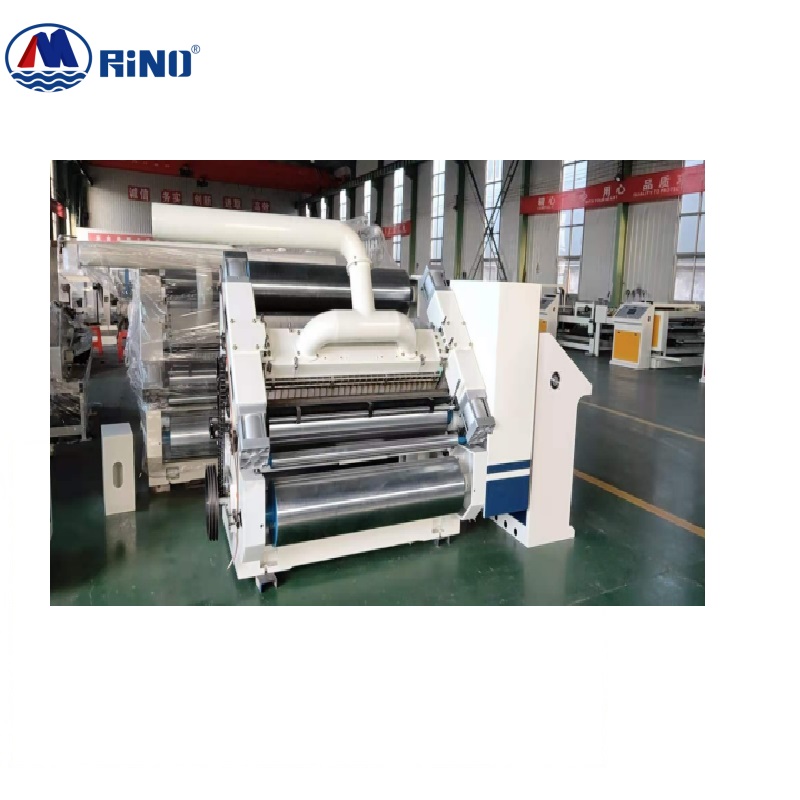

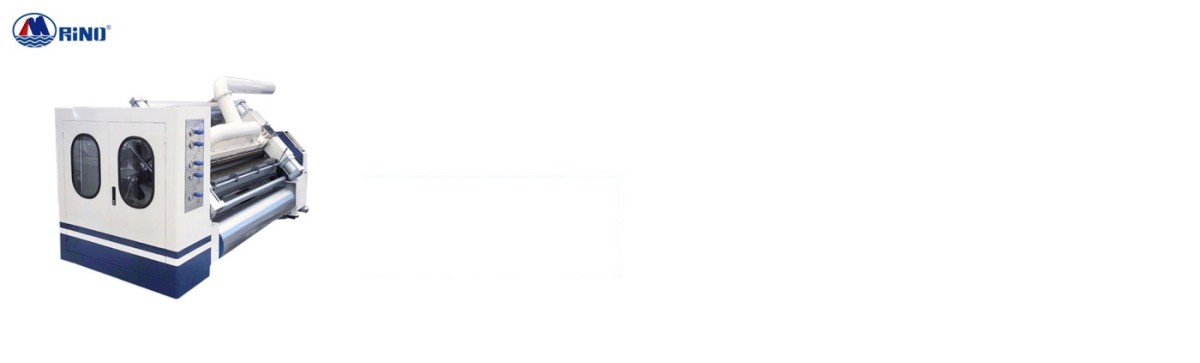

NO 3. 320mm de una cara

Introducción de la máquina:

★Rodillos corrugados hechos de acero de aleación 48CrMo, con tratamiento térmico para dureza HRC58-60, superficie chapada con tratamiento de cromo；

★Rodillo corrugador:     Dia.320mm con un tambor；

★Diseño sin dedos de succión por vacío que proporciona una perfecta formación de estrías en la fabricación a alta velocidad；

★Sistema de accionamiento Gimbal. Caja de engranajes de aceite de inmersión individual, separando las vibraciones dinámicas mejora la estabilidad de funcionamiento, fácil y rápido para el mantenimiento；

★Rodillo de encolado: la superficie está repujada con diseño de red y cromada；

★Ajuste del rodillo corrugado superior, rodillo de presión y rodillo de pegamento controlado por sistema neumático；

★Con rodillos de precalentamiento y preacondicionamiento.

NO 4. Puente aéreo

★La parte volante es para levantar, elevar y transportar el papel corrugado de una sola cara producido por la máquina de una sola cara a la máquina encoladora para el encolado, y luego entrar en la máquina de doble cara para el encolado y el transporte lento, que tiene suficiente capacidad de almacenamiento de papel y es conveniente para cambiar el papel y la hoja sin parar. La rectificación eléctrica y el control de tensión de succión se adoptan para hacer que el papel corrugado de una sola cara se alinee y se tense；

★Esta parte se compone conectando la viga principal con acero de canal No.25, acero H No.15, acero de ángulo No.63, acero cuadrado 60*80, etc. La estructura es razonable. No hay vibraciones a alta velocidad. Las partes de transporte y almacenamiento están pavimentadas con placas de acero galvanizado de baja fricción, 3 juegos de escaleras y barandillas de seguridad de 1,2 pulgadas en ambos lados. 2.El pedal de espina de pescado de alta resistencia, para garantizar la seguridad del personal y la operación conveniente；

★After molienda, todas las superficies del eje de rodillos están chapados con cromo duro；

★Control de tensión de adsorción de vacío, tubo de succión de aire de 5 pulgadas, válvula de ajuste, volumen de aire ajustable sin escalonamientos；

★La parte de elevación es impulsada por conversión de frecuencia independiente. Correa de alta resistencia sin juntas corrugada sin hendiduras, transporte lento a larga distancia, no es fácil romper el papel；

★Rodillos colgantes ajustables son estándar en ambos lados de cada soporte hidráulico para asegurar el equilibrio de la tensión en ambos extremos del papel y el precalentamiento uniforme.

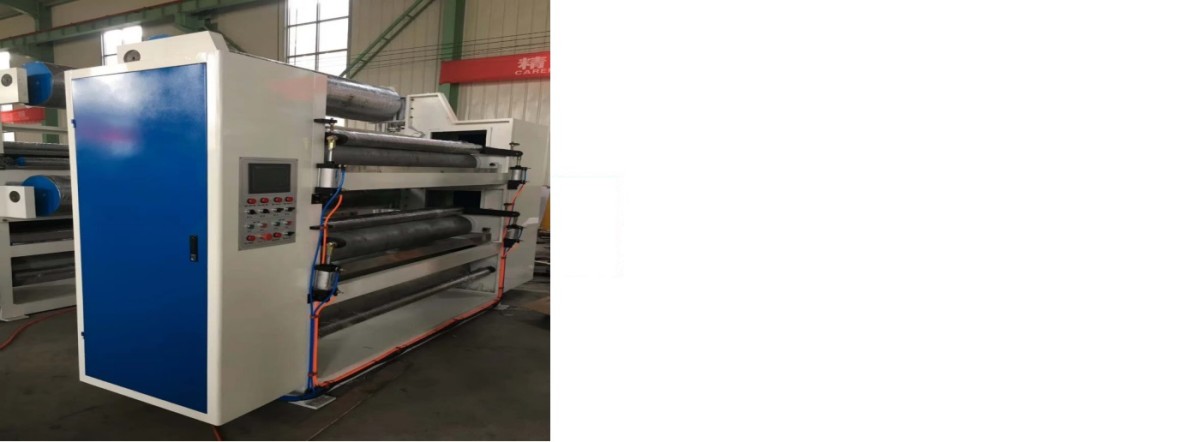

NO 5. Máquina encoladora

Introducción de la máquina:

★El rodillo aplicador grabado de alta precisión garantiza una aplicación uniforme de cola y un menor consumo de cola；

★Tipo de rodillo de presión con alta eficiencia de fabricación, control neumático, fácil y rápido de operar；

★Sistema de alimentación de pegamento de circulación automática se aplica para evitar el depósito de pegamento；

★La fuente de accionamiento es de doble cara；

★El dispositivo de auto-precalentamiento acelera la gelificación de la cola y crea una unión de cola más fuerte.

Especificación：

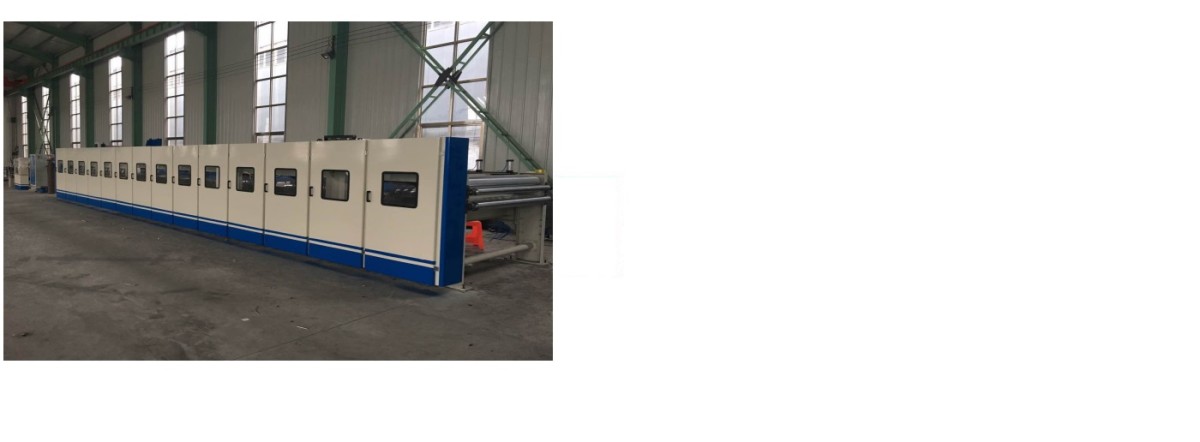

NO 6. DOBLE CARA

Introducción de la máquina:

★Placa de calentamiento: 2180mm(L)×600mm(W)×120mm(H)×14pcs; hecha de placa de acero, placa de pulido;

★Tubo de vapor para calentar la placa, dividido en 4 secciones respectivamente;

★La temperatura de calentamiento para cada sección puede ser controlada independientemente;

★Para ajustar la tensión de la correa de algodón superior con: un dispositivo de ajuste neumático conjunto.y un dispositivo de ajuste manual conjunto; cilindro de aire: dia.160mmx250mm carrera;

★Para ajustar la tensión de la correa de algodón inferior con: un dispositivo de ajuste manual;

★Para guiar la cinta de algodón superior con: un juego de dispositivo de ajuste manual;

★PORTABOBINAS 1 JUEGO;

★Rodillo superior: dia.440mm×1700mm(L); Envuelto en tela de amianto resistente al desgaste;

★Rodillo inferior: dia.440mm×1700mm(L); Envuelto en tela de amianto resistente al desgaste;

★Rodillo de pellizco de la correa de algodón: dia.320mm×1700mm(L)×2pcs; Un rodillo para la parte superior y otro para la inferior, envueltos en tela de amianto resistente al desgaste.

★Sistema de lubricación por inmersión para la caja de engranajes --CORREA DE ALGODÓN 1 JUEGO; Espesor 10mm; Máx. Temperatura de trabajo 220 centígrados; utilizarse conjuntamente para cambiar de orden inmediatamente sin reducir la velocidad.

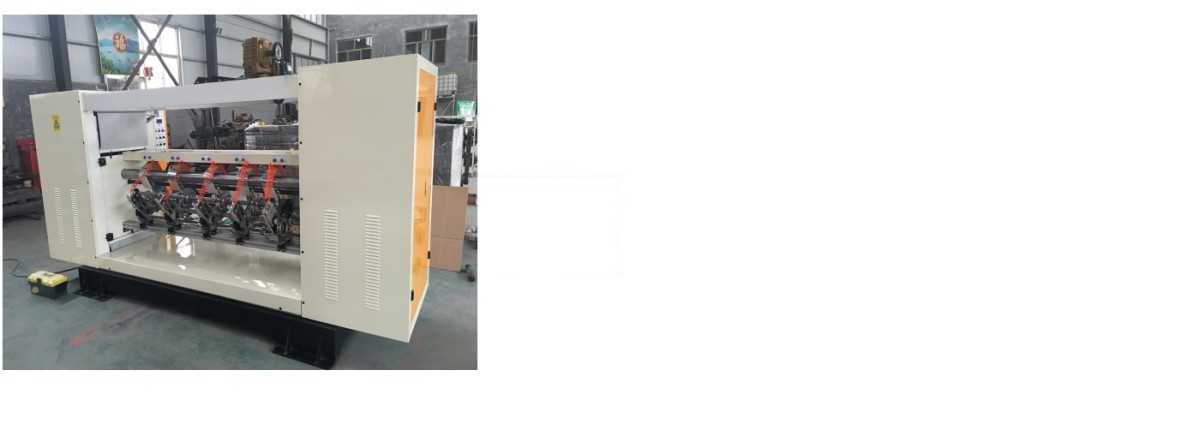

NO 7. CUCHILLA FINA CORTADORA HENDIDORA

Introducción de la máquina:

★Este tipo de máquina es especialmente para la línea de montaje en lugar de tipo antiguo cortadora scorer máquina;

★Asegurar la sincronización corriendo con la línea de montaje;

★Para cortar el lado de cartón es ordenado, recto, liso y no aplastante;

★Las cuchillas se pueden afilar manual o automáticamente;

★Cada cuchilla puede ser controlada individualmente;

★Pantalla táctil a color, fácil operación y control visual;

★Automático anti-desviación,. toda la máquina se puede mover a la izquierda y la derecha. para reducir mucho más los productos de desecho.

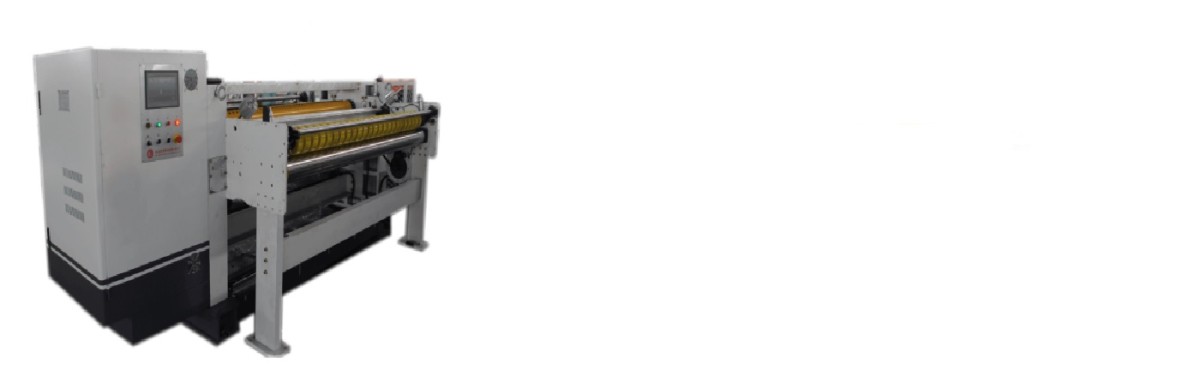

NO 8. N.C CORTE (Cuchilla helicoidal, Cambio de pedido informatizado)

Especificación：

NO 9. MÁQUINA APILADORA

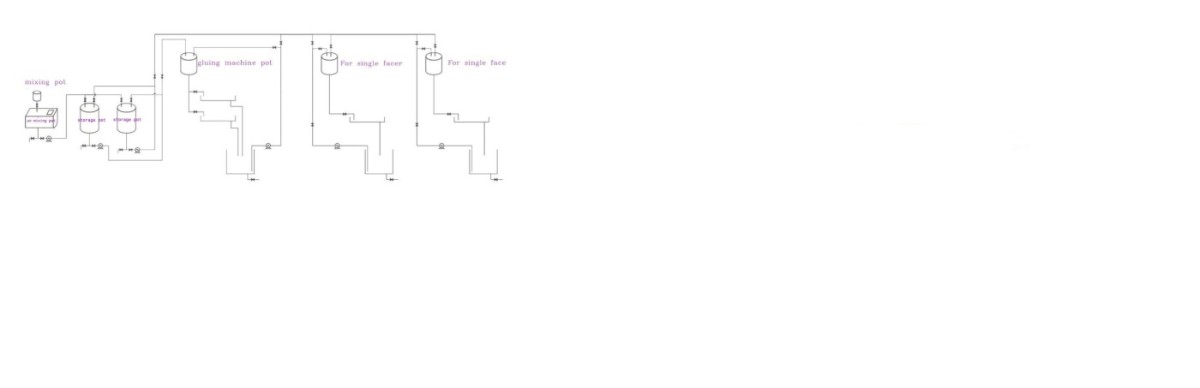

NO 10. COCINA

Especificación:

★Mezclador horizontal: 1set, 950L;

★Olla portadora: 1 juego, 350L;

★Recipiente de almacenamiento de cola: 1 juego, 1000L;

★Bote de almacenamiento de una cara: 2 juegos (línea de producción de 5 capas);

★Recipiente de transporte para encoladora de una cara: 2 juegos (línea de producción de 5 capas);

★Recipiente de almacenamiento de la encoladora: 1 juego;

★Bote de transporte de encoladora: 1 juego.
